Основные характеристики измерительных приборов и преобразователей

Статическая характеристика (зависимость выходной величины от входной в стационарном режиме).

Функция y = F(x)

1 – пропорциональная; 2 – линейная; 3 – нелинейная, — передаточный коэффициент – чувствительность, т.е. на сколько изменятся показания прибора при изменении входной величины на 1.

Хн – нижний предел; Хв – верхний предел.

Диапазон измерений D = (Xв – Хн); (Ув – Ун).

Цена деления – величина обратная чувствительности (показывает сколько значений входной величины соответствует одному делению шкалы). Для измерительных приборов со шкалой применяют названия:

1 – шкала; 2 – указатель; 3 – оцифрованная отметка шкалы; 4 – отметка шкалы; 5 – деление шкалы (расстояние между двумя соседними отметками шкалы); 6 – диапазон измерений; 7 – диапазон показаний; 8 – начало шкалы; 9 – конец шкалы.

Порог чувствительности – наименьшее значение изменения входной величины, которое можно уверено зафиксировать. Эта величина принимается равной половине деления шкалы.

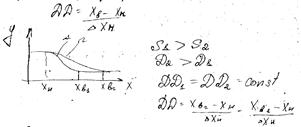

Динамический диапазон – отношение диапазона измерений к порогу чувствительности.

Динамическая характеристика измерительного преобразования — изменение во времени выходной величины (измеряемой) при ступенчатом (скачкообразном) изменении входной величины.
