ЗАДАЧА 7

Определить величину понижения уровня воды S ₀ под центром прямоугольного фундамента шириной В при откачке воды из совершенной скважины радиусом r, расположенной на расстоянии 2 м от здания.

Построить депрессионную кривую в пределах В/ 2. Фундамент заложен на глубину 2,0 м от поверхности земли. Воды безнапорные.

Номера вариантов и исходные данные к задаче приведены в табл. 17.

Таблица 17

Показатель	Номер варианта
Абсолютные отметки, м:
поверхности земли (устье скважины)	104,6	120,0	115,4	89,9	108,1	78,2	81,3	117,5	101,4	93,7
статического уровня	102,0	116,8	112,3	87,1	105,0	75,1	78,2	114,6	98,2	90,6
динамического уровня в скважине при откачке воды	98,3	110,3	107,5	84,0	99,7	70,3	74,1	109,3	93,5	85,3
водоупора	91,7	107,4	101,7		94,8	64,2	70,5	103,8	88,1	80,4
Коэффициент фильтрации грунта Кф, м/сут	20,3	5,7	4,9	8,7	10,0	9,4	8,7	14,1	13,8	18,2
Радиус скважины r, м	0,2	0,2	0,3	0,1	0,2	0,1	0,15	0,3	0,2	0,1
Ширина фундамента В, м

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К РЕШЕНИЮ ЗАДАЧИ 7

Определяют понижение уровня воды в скважине S как разность между абсолютными отметками статического и динамического уровней.

Вычисляют мощность водоносного пласта Н как разность между абсолютными отметками статического уровня воды и водоупора.

Определяют приток воды Q к скважине:

. (22)

Радиус депрессии Н вычисляют по формуле (16).

Понижение уровня воды под центром фундамента определяют по формуле

, (23)

где x ₀= B /2+2. Для построения депрессионной кривой задаются значениями х ₁, x ₂, х ₃ и вычисляют понижение уровня воды в точках, расположенных на этих расстояниях от скважины: Sх ₁, Sx ₂, Sx ₃.

. (24)

По полученным значениям S ₀, Sx ₁, Sx ₂, Sx ₃ и S строят кривую депрессии.

ПРИМЕР РЕШЕНИЯ ЗАДАЧИ 7

Определить величину понижения уровня води S ₀ под центром прямоугольного фундамента шириной В =22 м при откачке воды из совершенной скважины радиусом r = 0,2 м, расположенной на расстоянии 2 м от здания. Построить депрессионную кривую в пределах В /2. Фундамент заложен на глубину 2,0 м от поверхности земли. Воды безнапорные.

Исходные данные: абсолютная отметка поверхности земли (устье, скважины) 84,1 м; абсолютная отметка статического уровня 81,1 м: абсолютная отметка динамического уровня в скважине при откачке воды 76,1 м; абсолютная отметка водоупора 67,1 м. Коэффициент фильтрации грунта 14 м/сут.

Определяем понижение уровня воды в скважине:

S =81,1–75,1=6,0 м.

Вычисляем мощность водоносного пласта:

H =81,1–67,1=14,0 м.

Находим R =2 S м.

Определяем приток воды к скважине:

м³/сут.

Вычислим понижение уровня грунтовых вод под центром фундамента при В /2=11 м на расстоянии х ₀=13 м от скважины:

м.

Задаемся расстояниями х ₁=8 м, х ₂=5 м, х ₃=2 м и вычисляем понижение уровня воды в точках, расположенных на этих расстояниях от скважины:

м;

м;

м.

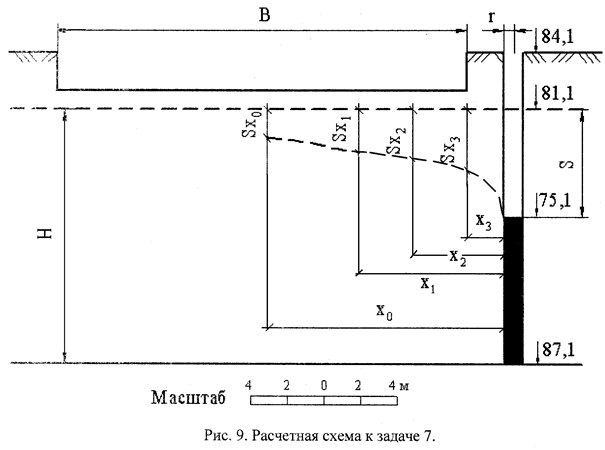

Вычерчиваем расчетную схему и по полученным значениям S ₀, Sx ₁, Sx ₂, Sx ₃ и S строим кривую депрессии (рис. 9).

Масштаб

1. ГОСТ 25100-95. Грунты. Классификация. – М.:Госстрой России, 1996.

2. Определение гранулометрического состава, показателей физических свойств и консистенции грунтов/ Э.В. Костерин, В.А. Гриценко, Е.В. Сикаченко.– Омск: Изд-во СибАДИ, 2001. – 36 с.

3. Ананьев В.П. Инженерная геология: Учеб. для строит. спец. вузов/В.П. Ананьев, А.Д. Потапов. – 2-е изд., перераб. и доп. – М.: Высш. шк., 2002. – 511 с.

4. Чернышев С.Н., Чумаченко А.Н., Ревелис И.Л. Задачи и упражнения по инженерной геологии: Учебное пособие. –2-е изд., испр. и доп.– М.: Высш. шк., 2001.– 254 с.
