Источники искусственного освещения. Для создания искусственного освещения применяются осветительные установки. К числу наиболее важ­ных их характеристик относятся: излучение, электрический

Для создания искусственного освещения применяются осветительные установки. К числу наиболее важ­ных их характеристик относятся: излучение, электрический ре­жим и конструктивные параметры.

Они должны быть удобны и просты в эк­сплуатации, долговечны, отвечать требованиям эстетики, элект­робезопасности, а также не должны быть причиной возникнове­ния взрыва или пожара.

Излучение электрических источников света характеризуется световым потоком, силой света (силой излучения), энергетичес­кой (световой) яркостью и ее распределением, распределением излучения по спектру, а также изменением этих величин в зависи­мости от времени работы на переменном токе. Для характеристики цвета излучения осветительных ламп дополнительно вводятся цве­товые параметры. Электрический режим характеризуется мощнос­тью лампы, рабочим напряжением на ней, напряжением пита­ния, силой и родом тока (постоянный, переменный, его частота).

К конструктивным параметрам ламп относятся их габаритные и присоединительные размеры, высота светового центра, размеры излучающего света, форма колбы, ее оптические свойства (про­зрачная, матированная, зеркализированная), конструкция ввода.

К эксплуатационным параметрам электрических источников света относятся эффективность, надежность, экономичность.

Для освещения производственных помещений используют либо лампы накаливания (источники теплового излучения), либо раз­рядные лампы. Видимое излучение в лампах накаливания получа­ется в результате нагрева электрическим током вольфрамовой нити. В газоразрядных лампах излучение оптического диапазона возни­кает в результате электрического разряда в атмосфере инертных газов и паров металлов, а также за счет явлений люминесценции, которое невидимое УФ-излучение преобразует в видимый свет.

При выборе и сравнении источников света друг с другом пользу­ются следующими параметрами: номинальное напряжение пита­ния U (В), электрическая мощность лампы P (Вт); световой поток, излучаемый лампой, Ф (лм), или максимальная сила света I (кд); световая отдача y = Ф/Р (лм/Вт), т.е. отношение светового потока лампы к ее электрической мощности; срок службы лампы и спектральный состав света.

В последние годы все большее распространение получают галогеновые лампы — это лампы накаливания с йодным циклом. Нали­чие в колбе паров йода позволяет повысить температуру нити нака­ла, т.е. световую отдачу лампы (до 40 лм/Вт).

К преимуществам ламп накаливания следует отнести простоту их изготовления, удобство в эксплуатации. Эти лампы включаются в электрическую сеть без использования каких-либо дополнитель­ных устройств. Основные их недостатки — небольшой срок службы (до 2500 ч) и невысокая светоотдача. Кроме того, спектр ламп накаливания, в котором преобладают желтые и красные лучи, зна­чительно отличается от спектра естественного (солнечного) све­та.

В настоящее время используют лампы накаливания следую­щих типов: вакуумные (НВ), газонаполненные биспиральные (НБГ), рефлекторные (НР), обладающие большой мощностью кварцевые галогенные лампы (КГ). Рефлекторные лампы накали­вания являются лампами-светильникам, и часть колбы такой лам­пы покрыта зеркальным слоем.

Разрядные лампы обладают повышенной световой отдачей, боль­шим сроком службы (до 10 000 ч). Спектр их излучения близок к спектру естественного света. К недостаткам разрядных ламп отно­сят пульсацию светового потока, ухудшающую условия зрительной работы.

Из разрядных источников света на промышленных предприя­тиях широко применяют различные люминесцентные лампы (ЛЛ) дуговые ртутные лампы (ДРЛ), рефлекторные дуговые ртутные лампы с отражающим слоем (ДРЛР) и ряд других.

5.3 Нормирование производственного освещения.

Естественное и искусственное освещение в помещениях регламентируется нор­мами СНиП 23-05-95 в зависимости от характера зрительной работы системы и вида освещения, фона, контраста объекта с фо­ном. Характеристика зрительной работы определяется наимень­шим размером объекта различения (например, при работе с приборами - толщиной линии градуировки шкалы, при чертеж­ных работах - толщиной самой тонкой линии). В зависимости от размера объекта различения все виды работ, связанные со зри­тельным напряжением, делятся на восемь разрядов (1-8),которые в свою очередь в зависимости от фона и контраста объекта с фоном делятся на четыре подразряда (а, б, в, г).

Для определения норм проектирования естественного и искусственного освещения пользуются таблице №1 СНиП 23-05-95 (фрагмент таблицы №1 СНиП для этого случая представлен в таблице 1).

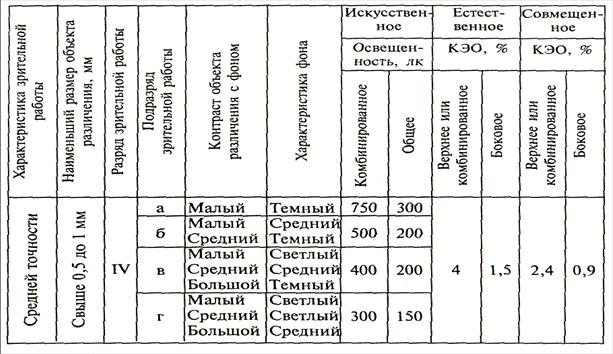

Таблица 1. Нормы проектирования освещения для работ средней точности

(по СНиП 23-05-95, табл. 1)

Для определения норм освещенности используют таблицу № 2 СНиП 23-05—95 (ее фрагмент представлен в таблице 2).

Таблица 2. Нормы освещения (по СНиП 23-05-95, таблица № 2)

Примечание. Плоскость Г— горизонтальная, В — вертикальная.

При определении нормы освещенности учитывают условия, вызывающие необходимость повышения уровня освещенности, выбранного по характеристике зрительной работы. Иногда следует снижать норму освещенности, например при кратковременном пребыва­нии людей в помещении.

Осуществляют раздельное нормирование КЕО для бокового и верхнего естественного освещения. При боковом освещении нормируют минимальное значение КЕО в пределах рабочей зоны (в точках, наиболее удаленных от проема); в помещениях с верх­ним и комбинированным освещением — по усредненному КЕО в пределах рабочей зоны.

Нормирование значения КЕО с учетом характеристики зри­тельной работы, системы освещения, района расположения зда­ний в соответствующей зоне страны можно выполнить, используя выражение

где КЕО — коэффициент естественной освещенности;

т — коэф­фициент светового климата (зависимость от района расположения здания на территории страны);

с — коэффициент солнечности климата, определяемый в зависимости от ориентации здания относительно сторон света; коэффициенты КЕО, тис определяют по таблицам СНиП 23-05-95.

Совмещенное освещение допускается для производственных помещений, в которых выполняются зрительные работы I и II разрядов; для помещений, строящихся в северной климатической зоне страны; для помещений, в которых по условиям технологии требуется выдерживать стабильными параметры воздушной среды (участки прецизионных металлообрабатывающих станков, электропрецизионного оборудования). При этом общее искусственное освещение помещений должно обеспечиваться газоразрядными лампами, а нормы освещенности повышаются на одну ступень.
