Система питания воздухом


Система питания дизеля воздухом состоит из воздушного фильтра 4 (рис. 16), уплотнителя 3, воздухозаборника 1, патрубков и труб, соединяющих воздухозаборник с воздушным фильтром и воздушный фильтр с впускным коллектором. Впускные коллекторы служат для распределения воздуха по цилиндрам.

Воздушный фильтр (рис. 17) сухого типа, двухступенчатый, предназначенный для очистки поступающего в двигатель воздуха от пыли. Он состоит из корпуса 3, крышки 9, фильтрующего элемента 2. Герметичность соединения крышки с корпусом обеспечивается уплотнительным кольцом 5. Крышка крепится к корпусу тягами. Очистка воздуха в воздушном фильтре двухступенчатая. Первая ступень очистки – моноциклон – состоит из предочистителя 1, обеспечивающего вращение воздушного потока вокруг фильтрующего элемента 5, таким образом очищая воздух от пыли, которая собирается в бункере. Пылесборный бункер образован крышкой 9 и съемной заглушкой.

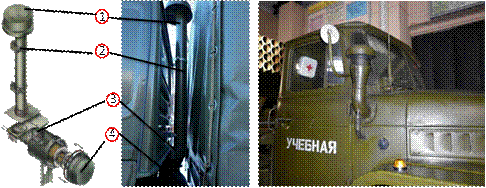

Рис. 16 - Система питания дизеля КамАЗ-740 воздухом (СЛАЙД № 19)

1 – воздухозаборник; 2 – соединительная труба; 3 – уплотнитель; 4 – воздушный фильтр

Вторая ступень очистки – фильтрующий элемент 2, который состоит из наружного и внутреннего кожухов. Кожухи изготовлены из перфорированной стали и гофрированного фильтрующего картона, соединенных по торцам металлическими крышками, которые приклеены специальным клеем. Фильтрующий элемент плотно прижат к днищу корпуса 3 и уплотняется двумя торцевыми резиновыми кольцами. Крепится фильтрующий элемент в корпусе самостопорящейся гайкой 12.




Рис. 17 - Фильтр воздушный (СЛАЙД № 20)

1 – предочиститель; 2 – элемент фильтрующий; 3 – корпус; 4 – завихритель; 5 – уплотнительное кольцо; 6 – защелка; 7 – гайка; 8 – заглушка; 9 – крышка; 10 – перегородка бункера; 11 – шайба плоская; 12 – гайка

Предочиститель представляет собой оболочку из нетканого фильтровального полотна, которое надевается на фильтрующий элемент перед его установкой в корпус фильтра.

Предварительно очищенный в первой ступени воздух поступает во вторую ступень со сменным картонным фильтрующим элементом для более тонкой очистки, где, проникая через поры картона, оставляет на его поверхности мелкие частицы пыли. Очищенный воздух через патрубок поступает в коллекторы, распределяющие воздух по цилиндрам.

Рис. 18 - Индикатор засоренности (СЛАЙД № 21)

1 – диск; 2 – красный барабан

Индикатор засоренности воздушного фильтра (рис. 18) установлен на левом впускном воздухопроводе. По мере засорения воздушного фильтра возрастает величина разрежения во впускных трубопроводах двигателя, в результате чего индикатор срабатывает, т. е. красный барабан закрывает окно индикатора и не возвращается после останова двигателя. Это свидетельствует о необходимости обслуживания воздушного фильтра.



Системы вывода отработавших газов предназначена для выброса в атмосферу отработавших газов, а также частичного отвода тепла от двигателя и привода турбокомпрессоров. Система состоит из двух выпускных коллекторов 1 , двух приемных труб 2 (рис. 19), гибкого металлического рукава 3, глушителя 7.

Подшипниковые цапфы вала ротора закаливаются ТВЧ на глубину 1-1,5 мм. После механической обработки ротор динамически балансируется до величины 0,5 г×мм.

Рис. 19. Система вывода отработавших газов: (СЛАЙД № 22)

1 - турбокомпрессор; 2 - приемная труба; 3 - гибкий металлический рукав; 4 - труба правая; 5 - стремянка; 6 - хомут; 7 - глушитель; 8 - кронштейн выпускной трубы; 9 - труба выпускная; 10 - рама автомобиля; 11 - труба левая

При работе двигателя отработавшие газы из цилиндров двигателя поступают в выпускные коллекторы и подводятся для привода турбокомпрессоров. Далее отработавшие газы по приемным трубам, гибкому металлическому рукаву подводятся к глушителю, в котором происходит уменьшение шума выпуска отработавших газов.
