Тема 10. Комплексно-комбинированные методы исследования систем управления

ЛИТЕРАТУРА

ГЛАВА 7. ИССЛЕДОВАНИЕ И ПРОЕКТИРОВАНИЕ ОРГАНИЗАЦИОННЫХ СТРУКТУР УПРАВЛЕНИЯ И СИСТЕМ ПРИНЯТИЯ РЕШЕНИЙ

Шаг 6.

Шаг 5.

Шаг 4.

Шаг 1-3.

Берутся веса всех показателей оценки - w_i, шкала интегральных оценок – u, шкалы всех показателей - u_i.

Пусть шкала для измерения выбранного показателя представлена отрезком ,

а шкала итоговых оценок отрезком .

Тогда для приведения значения показателя из собственной шкалы в шкалу итоговых оценок требуется равенство:

Обозначим через итоговую оценку k-го объекта j-м экспертом.

- аддитивная свертка оценок одного эксперта по всем показателям.

Вычислим итоговую оценку k-го объекта с учетом коллективного мнения экспертов, путем взятия среднего арифметического:

.

6. Примерная концептуальная модель АСЭО

Организационная структура управления это — цело­стная совокупность соединенных между собой информа­ционными связями элементов объекта и органа управле­ния. Она отражает строение системы управления, содержанием которой являются функции управления, верти­кальное и горизонтальное соотношение уровней управ­ления, а также количество и взаимосвязь структурных подразделений в пределах каждого уровня. В зависимо­сти от соотношения уровней и структурных подразделе­ний различают линейную, функциональную, линейно-функциональную, матричную и матрично-штабную типы организационных структур.

Становление рыночных отношений в России способ­ствовало появлению новых, более сложных форм органи­зации управления, имеющих в отличие от традиционных как вертикальные, так и горизонтальные связи, что зна­чительно усложняет систему управления. В этих услови­ях необходимо разграничить функции и ответственность за выполнение конкретных заданий и работ, обусловленных как вертикальными, так и горизонтальными структурными связям. Правильное соотношение полно­мочий и ответственности, четкая регламентация дея­тельности руководителей и исполнителей в организации является непременным условием эффективного развития организаций.

Методика исследования и проектирования структур управления организациями, с одной стороны, должна основываться на научных принципах управления, с другой — учитывать личные качества и опыт руководи­телей, хорошо знающих возможности организации и те требования, которые регламентируют деятельность каж­дого из подразделений.

Эти требования подчеркивают важность системного подхода к формированию либо совершенствованию ор­ганизационных структур и к разработке методики с дос­таточной степенью детализации стадий управления.

Для системы управления характерен ряд особенно­стей, которые вызывают значительные трудности в ре­шении данной задачи и накладывают ограничения на масштабность в методическом плане. Эти особенности заключаются в следующем.

1. Системе управления присущи статические черты, отражающие форму и структуру управления. Это, прежде всего детерминизм, т.е. схема организационного управ­ления с составляющими ее элементами и многочисленными связями.

2. В системе управления можно указать и динамику, раскрывающую содержание процесса управления. Име­ется в виду целенаправленная деятельность руководите­лей и исполнителей.

3. Как известно, любая система функционирует при наличии поставленных целей, которые постоянно ме­няются во времени. Сама же структура консервативна. Отсюда — требование гибкости и адаптивности, неиз­бежно возникающее перед проектируемой структурой управления.

4. Среди множества формальных элементов, прису­щих системе управления, существует и неформальный элемент (человек), который выдвигает проблему психологического климата и от которого в известной степени зависит гармония или дисгармония в производственных отношениях.

Эти особенности, органически соединяясь в системе управления, требуют комплексного подхода к вопросам связанным с построением организационного обеспечения системы управления. Представляется важным изучение ряда теоретических предпосылок, которые мог быть положены в основу разрабатываемой методики и следования и проектирования структуры управления.

Такими предпосылками являются:

1. Наличие принципиально различных типовых схем управления, одну из которых можно выбрать в качестве базовой для анализа и проектирования структуры управления.

2. Известно, что любая организация управляется путем принятия решений. Следовательно, можно выявит полный перечень управленческих решений, принимаемых в организации, и процесс распределения их по уровням (важный этап в проектировании структур управления) определенным образом формализовать.

3. Известен также технологический характер взаимоотношений руководителей и исполнителей в процесс подготовки и принятия управленческих решений, т.е. регламентирован порядок управленческих функций отдельных их этапов.

Для разработки методического аппарата проектирования структуры управления необходимо кроме имеющихся теоретических предпосылок, знать сущность организационного проектирования. Организационное про актирование — это моделирование системы управления; предприятием, осуществляемое перед его строительством, либо накануне значительных преобразований.

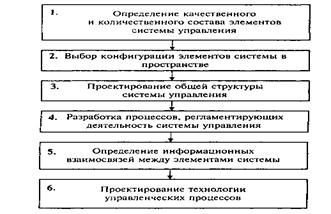

Последовательность задач организационного проектирования, вытекающих из общей теории систем, можно изобразить в виде блок-схемы (см. рис. 6.1).

Организационной основой системы управления является ее структура. Структура определяет состав подразделений, входящих в систему управления, их соподчиненности и взаимосвязи, форму разделения управленческих решений по уровням, а следовательно, и са­мо число уровней управления. Иными словами, струк­тура управления является той организационной фор­мой, в рамках которой осуществляется процесс управления. Таким образом, спроектировать достаточно эф­фективную структуру управления - значит определить такое соотношение ее элементов, при котором наибо­лее оперативно и своевременно выполняются требова­ния объекта управления.

Рис. 6.1. Последовательность задач организационного проектирования системы управления

Широкие возможности для исследования и проекти­рования структуры управления в целом создает организационное моделирование. Это один из методов исследования, в основе которого лежит кибернетическая модель, позволяющая для каждого уровня управления распределить полномочия и ответственность работников, которые, в свою очередь, являются базой для построения и оценки различных вариантов организационной структуры. Преимущества данного метода раскрываются следующими обстоятельствами:

1. Метод организационного моделирования позволяет решать задачи, основными параметрами которых являются непосредственные характеристики организационной структуры, например, задачу группировки управленческих решений по уровням, задачу формирование состава и перечня структурных подразделений, разработки документации, регламентирующей деятельность подразделений и системы в целом.

2. Организационное моделирование носит прикладной характер и может охватывать различные аспекты при формировании структуры управления: управленческий, информационный, социально-психологический. Это создает возможность для комплексного рассмотрения вопросов, стоящих на пути решения проблемы, начиная с расчета количественных параметров и кончая организационным регламентированием подразделений.

3. Данный подход позволяет моделировать различные варианты организационной структуры, не прибегая к натурным экспериментам, проведение которых в реальных условиях связано, как правило, с различными трудностями финансового и временного характера.

Таким образом, метод организационного моделирования является наиболее универсальным и современным дл проектирования организационной структуры и процесса принятия решений.

Рассмотрим подробнее, как это осуществляется.

Проектирование системы управления в реальных условиях основывается на типовых структурах управления, в которых всегда фиксированы количество уровней, наименования и численность функциональ­ных подразделений и т.д. Поэтому первостепенной за­дачей в начальной стадии проектирования организаци­онной структуры является научно обоснованный вы­бор типовой схемы управления в качестве теоретиче­ской модели структуры. Для решения этой задачи не­обходимо проанализировать диалектику развития про­изводственно-хозяйственных организаций как объекта управления. В результате такого анализа выяснилось следующее. Любая организация как объект управления представляет собой сложную систему, которая нужда­ется в четком и оперативном управлении в целях по­вышения эффективности функционирования всех ее элементов. Долгое время с этой задачей вполне справ­лялась система управления, в основе которой была ли­нейно-функциональная структура.

С развитием и становлением рыночных отношений к объекту управления предъявляются все новые требо­вания, расширяется круг задач, обусловленных посто­янно меняющимися целями функционирования. Эффективность управления в данном случае будет зави­сеть от того, насколько оперативно и своевременно производственный аппарат способен решать эти зада­чи. С такими задачами вполне успешно справляется матрично-штабная структура, поскольку позволяет уп­равлять всей системой как единым объектом, сохраняя при этом различную целевую направленность струк­турных звеньев. Отсюда — универсальность, которая выражается в том, что матрично-штабная структура сочетает в себе все возможные варианты иерархиче­ской соподчиненности: линейную, тематическую, функциональную.

При необходимости (для небольших организаций) матрично-штабная структура может быть трансформи­рована в любую из общепринятых форм организации управления: матричную, линейно-функциональную или линейную.

Рис. 6.2. Этапы проектирования системы управления методом организационного моделирования

На первом этапе проектирования происходит выбор матрично-штабной модели, которая подлежит детальному рассмотрению и является необходимой для выполне­ния последующих этапов. Таким образом, реализуется первая теоретическая предпосылка, выявленная в ре­зультате предпроектного обследования. Последователь­ность этапов проектирования структуры управления по­казана на рис. 6.2.

На втором этапе осуществляется распределение управленческих решений по уровням в рамках матрично-штабной структуры.

Третий этап — это собственно процесс проектиро­вания структуры управления. Он основан на исследо­вании возможности проектирования того или иного варианта структуры для выбранного объекта управле­ния. Вопрос о формировании любой структуры управ­ления будет зависеть от того, насколько целесообразно присутствие в ней функционального, тематического либо координирующего уровней. Под целесообразно­стью в данном случае понимается степень загрузки ру­ководителя, принимающего решения. Загрузку, в свою очередь, мы определяем как общую (суммарную) тру­доемкость управленческих решений, принимаемых ру­ководителем на уровне в течение исследуемого перио­да по формуле:

,

— суммарная трудоемкость, ч.

— трудоемкость i-го управленческого решения, ч.;

— число повторений i-го решения на j-м уровне;

— количество процедур.

Далее определяется число руководителей, необходи­мых для принятия управленческих решений заданной трудоемкости:

, где

- расчетное число руководителей;

- трудоемкость принятия управленческих решений, ч.;

- действенный фонд времени одного сотрудника, ч.

Полученное число руководителей сравнивается с допустимым значением. Если расчетное число руководителей равно либо больше допустимого значения, это говорит о том, что загрузка каждого находится в за­данных пределах или завышена. В любом случае здесь фиксируется уровень управления, и, если загрузка за­вышена, решается вопрос о формировании дополни­тельного подразделения на данном уровне. Если же расчетная величина руководителей меньше допусти­мого значения, следовательно, степень загрузки чрез­вычайно мала и не достигает даже минимальной гра­ницы установленного предела. В таком случае правомерно говорить об исключении данного уровня, пере­дать полномочия руководителю другого уровня либо эти полномочия объединить. Такое исследование за­грузки проводится поэтапно на линейном, функцио­нальном, тематическом и координирующем уровнях. Результаты исследования позволяют обосновать вари­ант структуры управления.

Рассмотрим, как решается вопрос о выборе варианта структуры в зависимости от загрузки уровней управления. Расчет загрузки начинается с линейного уровня, поскольку он присущ любой структуре управления и в определенном смысле является доминирующим. Исследования показали, что переход к проектированию той или иной формы организации управления зависит от величины загрузки линейного уровня, которая может быть меньше установленного предела, находиться в заданных границах предела и выходить за эти границы.

где — расчетная величина загрузки,

— нижняя допустимая загрузка руководителя

— верхняя допустимая загрузка руководителя

Основой для формирования любого из существую­щих вариантов структуры управления является модель матрично-штабной структуры. Поэтому выбор той или иной формы организации управления начинается с ис­следования возможности матрично-штабной структуры. Данная модель предусматривает (наряду с линейным и функциональным уровнями, присущими также и другим структурам) наличие тематического и координирующего уровней. Следовательно, вопрос о формировании матрично-штабной структуры будет зависеть от целесооб­разного присутствия в ней этих двух уровней. Рассмот­рим, как происходит выбор варианта структуры в зави­симости от загрузки линейного уровня управления.

Случай 1. Загрузка линейного руководителя меньше установленного предела, т.е. С_р < К₁. Алгоритм выбора в данном случае заключается в поэтапном объединении уровней, присущих матрично-штабной структуре, с ли­нейным уровнем в целях обеспечения загрузкой линей­ного руководителя. Объединение начинается с коорди­нирующего уровня, так как процесс трансформации матрично-штабной структуры в любую другую начинает­ся с исключения именно этого уровня. Если на первом шаге процесса загрузка не достигается, добавляется те­матический уровень, а затем при необходимости и функциональный. При таком соотношении, когда за­грузка линейного руководителя складывается из объеди­ненной загрузки руководителей координирующего, тема­тического и функционального уровней, т.е. С_р = С_л +С_К+ +С_т + С_ф, возможно проектирование только линейной структуры управления. В остальных случаях, когда на­грузка линейного руководителя достигается на первом шаге итерации, т.е. С_р = С_л + С_к:, либо на втором: С_р = С_л+С_к+С_т создается возможность проектирования линейно-функциональной, либо матричной структуры управления. Следовательно, при недостаточной загруз­ке линейного уровня в зависимости от исходных рас­четных данных и функционального, тематического и координирующего уровней можно проектировать три варианта структуры: линейную, линейно-функцио­нальную и матричную.

Случай 2. Загрузка руководителя линейного уровня находится в установленных границах предела . В этом случае информация о линейном уровне является достаточной и выбор варианта структуры будет зависеть только от соотношения загрузки последующих уровней.

Если загрузка достигается на всех уровнях, происходит выбор матрично-шаблонной структуры управления, при любых других условиях выбирается линейно-функцио­нальная или матричная структура.

Случай 3. Загрузка руководителя линейного уровня больше установленной границы предела, т.е. . В случае избыточной загрузки линейного руководителя первоначально делается попытка дополнить структуру за счет координирующего уровня с тем, чтобы суммар­ная величина загрузки достигала ближайшего целого числа. При этом необходимо каждый раз проверять нор­му управляемости. Норма управляемости представляет собой показатель оптимального соотношения числа под­чиненных, приходящихся на одного руководителя. Этот показатель, как правило, определяется на основании опытных данных. Если норма управляемости соблюдается, возможно проектирование линейно-фун­кциональной, либо матричной структуры управления. Если нет, линейный уровень фиксируется с первоначальными исходными данными и дальнейшее исследо­вание загрузки оставшихся уровней приводит нас к решению о формировании линейно-функциональной или матрично-штабной структуры.

Таким образом, весь намеченный комплекс работ по расчету загрузки организационных уровней предшествует анализу выбора варианта структуры. Такой анализ по­зволяет, исходя из заданных параметров объекта управ­ления, оценить возможность формирования координаци­онного, тематического, либо функционального уровней (линейный уровень присутствует всегда), а в зависимо­сти от этого и возможность проектирования линейно-функциональной, матричной или матрично-штабной структуры управления.

Следовательно, на четвертом этапе происходит окончательный выбор варианта структуры и все даль­нейшие расчеты осуществляются в рамках выбранной структуры.

На пятом этапе решается вопрос о формировании состава подразделений на уровнях в пределах выбранной структуры. Эта задача предполагает определение состава и численности руководителей и исполнителей, необхо­димых для принятия и подготовки управленческих решений. Поставка этой задачи связана с тем, что крите­рием создания любой организационной единицы — от­дела или службы — является норма управляемости. Формирование структурных подразделений в конечном итоге будет зависеть от того, насколько полученная чис­ленность руководителей и исполнителей соответствует норме управляемости. Исходными данными для выпол­нения этого этапа работы являются:

• номенклатура руководителей и исполнителей (со­ставляется на основании штатного расписания);

• сведения о трудоемкости принятия и подготовки управленческих решений (получены в результате экспертного опроса); список решений закрепленных за: линейным уровнем управления; функциональным уровнем управления; тематическим уровнем; координационным уровнем;

• эффективный фонд времени руководителей и исполнителей.

Расчетное число исполнителей определяется по сле­дующей формуле:

где

— число исполнителей, обеспечивающих подготовку
управленческих решений;

— трудоемкость подготовки i-х решений, ч.;

— действительный фонд времени одного исполнителя, ч.

После того как будет рассчитано число исполнителей и руководителей на каждом уровне, решается вопрос о создании структурных подразделений. Это достигается путем корректировки полученной численности. Все дан­ные, необходимые для этого, имеются: расчетное число руководителей и исполнителей, типовая схема организа­ции управления (в данном случае — схема матрично-штабной структуры); допустимая норма управляемости для заданного объекта. Корректировка полученной чис­ленности происходит следующим образом. Определяется принятое число руководителей и исполнителей путем округления расчетного числа и проверяется норма управляемости. Если полученное соотношение значительно превышает норму управляемости, решается вопрос о соз­дании дополнительного органа управления (если сохраня­ется возможность разделения функции управления). И, наоборот, при сниженной норме управляемости два ор­гана управления, выполняющие смежные функции, мо­гут быть объединены в один. Так, с учетом типовой схе­мы управления происходит формирование структурных подразделений. Итоговыми документами этого этапа ра­боты являются скорректированные списки исполнителей и руководителей по подразделениям, а следовательно, и состав подразделений на каждом организационном уровне. На шестом этапе принимается решение о внедрении данной структуры и утверждении схемы управления.

Три последующих этапа — седьмой, восьмой и девятый представляют собой организационное регламентирование, на котором осуществляется разработка документации, регламентирующей деятельность отдельных исполнителей, подразделений и системы управления в целом.

Важной задачей является проектирование комплек­са процедур принятия решений (ППР). Про­диктовано это тем, что организационная процедура является одним из основных элементов технологии управления, определяет последовательность этапов ра­бот, которые в итоге регламентируют процесс управ­ленческого труда. Иными словами, организационная процедура - это комплекс взаимосвязанных технологических операций, направленных на достижение чет­ко фиксированной цели. Примерами процедур могут служить: «составление отчета о проделанной работе», «оформление командировочного удостоверения», «офор­мление сотрудника на работу» и др. Имея полный перечень процедур, принимаемых в отделе, можно соста­вить схему принятия решений, которая позволит су­дить об эффективности функционирования отдела. Кроме того применение метода организационного моделиро­вания на этой стадии процесса позволяет на основе полного перечня процедур смоделировать правила ра­бот исполнителей и руководителей в каждой процеду­ре, а затем и по отделу в целом.

Завершается весь процесс проектирования структуры управления разработкой положения об организации. Реа­лизация этого этапа требует всестороннего изучения и дополнения ряда положений (документов), обусловлен­ных требованиями хозяйственного законодательства, та­ких как: положение о предприятии, положение об отде­лах, должностные инструкции.

Положение о предприятии требует знаний устава, строгого соблюдения принципов построения; производ­ственных процессов, форм и систем оплаты труда, тре­бований внешней среды.

Разработка положения об отделах представляет со­бой одну из самостоятельных задач организационного регламентирования системы управления. Решающее зна­чение этой задачи определяется требованием правиль­ной эффективно налаженной работы внутри отдела, необходимостью четкого разделения прав и обязанно­стей между отдельными работниками. Положение об отделах также должно соответствовать законодательст­ву. Большое внимание отводится построению единой типовой структуры, которая охватывает все аспекты деятельности отдела, поскольку положение об отделах в известной степени определяет положение о должно­стях работников отдела, их обязанностях, правах и от­ветственности, которые должны быть также строго регламентированы. В связи с этим разработка таких инструкций, в которых последовательно указаны этапы работ и конкретные исполнители, ответственные за выполнение каждого этапа, приобретает наиболее важ­ное значение.

Такой метод построения организационных структур позволяет проектировать любую форму управления, наглядно показывает, как происходит процесс транс­формации матрично-штабной структуры в структуру линейную и необратимость этого процесса и еще раз подтверждает правильность выбора матрично-штабной модели в качестве базы для проектирования структуры управления.

1. Коротков Э.М. Исследование систем управления. М.: Дека, 2000.

2. А.С.Малин, В.И.Мухин. Исследование систем управления: Учебник для вузов. – М.: ГУ ВШЭ, 2002. – 400с.

3. А.В. Игнатьева, М.М. Максимцов. Исследование систем управления. Учебное пособие для вузов. ЮНИТИ, 2007. – 167с.

4. Веселов Н.В. Кандидатская диссертация. М., 2004. – 233с.

5. Литвак Б.Г. Экспертные оценки и принятие решений.- М.: Патент, 1996. - 271 с.
