Нивелиры предназначаются для измерения превышения одной точки местности над другой посредством горизонтального луча и вертикально установленных в этих точках рейках (рисунок 48). Горизонтальный луч образуется зрительной трубой нивелира, визирная ось которой приводится в горизонтальное положение с помощью уровня или компенсатора наклона. Этот вид работ в геодезии носит название геометрического нивелирования.
Нивелир (рисунок 49) состоит из подставки 1, связанной с ней оси (втулки) 2 и подъемных винтов 3, зрительной трубы 4, цилиндрического уровня 5 или расположенного внутри зрительной трубы компенсатора наклона.
Нивелиры в зависимости от точности делятся на следующие типы:
- нивелиры высокоточные H1, Н2, НС2;
- нивелиры точные Н3, НС3, НС4;
- нивелиры технические НТ, НТС.
Знаки, стоящие после буквы Н в шифре нивелира, обозначают:
С – с самоустанавливающейся линией визирования; Т – технический; Л – с наклонным лучом визирования, а цифры – для какого класса нивелирования он предназначен.
При геодезической привязке используются нивелиры НЗ, НС3 и НС4 и им равноточные (НВ-1, НГ и др.). С указанными нивелирами применяются нивелирные рейки РН3, РН4 (двусторонние, цельные, шашечные), предназначенные для нивелирования III и IV класса.
Основные тактико-технические данные применяемых нивелиров приведены в таблице 19.

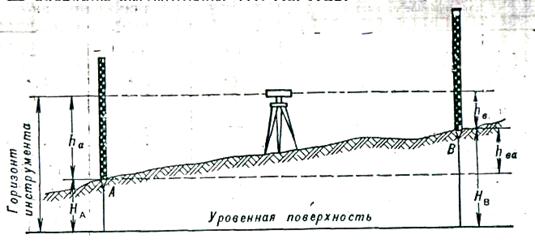

Рисунок 48 – Геометрическое нивелирование

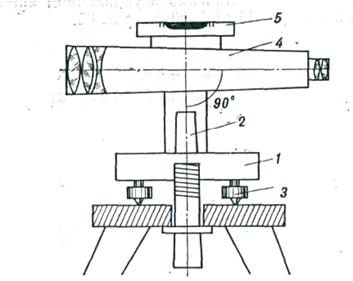

Рисунок 49 – Основные узлы нивелира: 1 – подставка; 2 – ось; 3 – винт; 4 – зрительная труба; 5 – цилиндрический уровень.
Таблица 19 – Технические данные нивелиров
| Наименование параметра | Н3 | НС4 | НВ-1 |
| Средняя квадратичная ошибка на 1 км хода, мм Увеличение зрительной трубы Наименьшее расстояние визирования, м Фокусное расстояние, мм Коэффициент дальномера Уровни, цена деления: – циллиндрического – круглого – компенсатора | ± 4 30× – 15'' 5' – | ± 8 30× – – 10' 0'',4 | – 31× 17 – 25'' 7 – 15' – |
Продолжение таблицы 19
| Наименование параметра | Н3 | НС4 | НВ-1 |
| Вес, кг: – нивелира – укладочного ящика – штатива | – | 2,5 – | 1,8 |
