Стропильные и подстропильные балки и фермы

В покрытиях зданий (рис. 35) не­сущими элементами служат балки и фермы, укладываемые поперек или вдоль здания.

По характеру укладки балки и фермы бывают: стропильные, если перекрывают пролет, поддерживают опертые на них конструкции покрытия, и подстропильные, если перекрывают 12—18-метровые шаги колонн продольного ряда и служат опорой для стропильных конструк­ций.

Стропильные балки изготовляют из бетона марки 300—500 и пере­крывают пролеты 6, 9, 12 и 18 м (при шаге колонн 6 м). Название балок зависит от очертания верхне­го 'пояса.

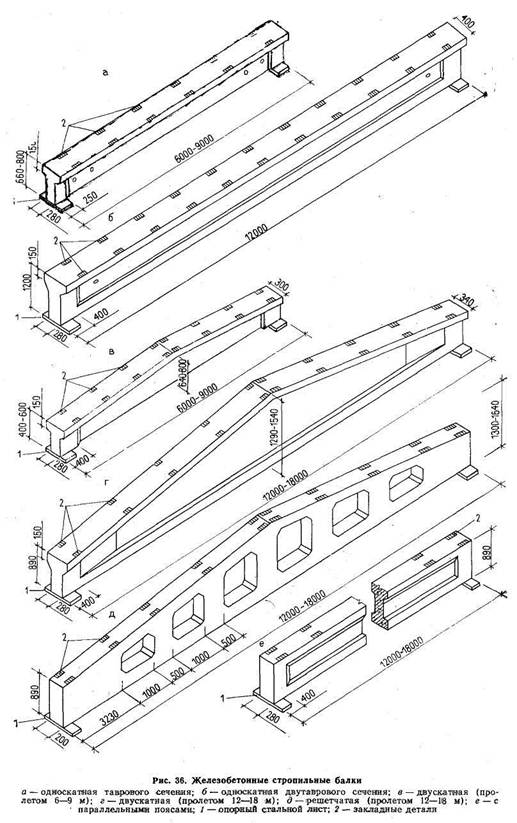

Односкатные балки (рис. 36, а, б) применяют в однопролетных здани-

ях и в пристройках. Балки имеют тавровое сечение с утолщением на опорах и с толщиной стенки 100 мм. Для 12-метровых пролетов исполь­зуют балки двутаврового сечения с предварительно напряженной арма­турой.

Двускатные балки предназначе­ны для зданий со скатной кровлей или с «ломаным покрытием». Для пролетов 6 и 9 м применяют балки (рис. 36,в) таврового сечения с утолщением на опоре и толщиной стевки 100 мм.

Для 12—18-метровых пролетов предназначаются балки (рис. 36,г) двутаврового сечения с вертикаль­ной стенкой толщиной 80 мм и с предварительно напряженной арма­турой.

Решетчатые балки (рис. 36,(5) имеют прямоугольное сечение с от­верстиями для пропуска труб, элект­рокабеля и др.

Балки с параллельными поясами (рис. 36, е) используют для зданий с плоской кровлей. Они имеют дву­тавровое., сечение с утолщением в опорных узлах и толщиной верти­кальной стешш 80 мм.

На верхней полке стропильных балок имеются закладные детали для крепления * покрытия. На ниж­ней полчйе и стенке балки закладные элементы служат для крепления пу­тей подвесного транспорта.

Стропильные фермы изготовля­ют из бетона марок 300—500. Ими перекрывают пролеты 18 и 24 м. Фермы различают по виду решетки и очертанию верхнего пояса.

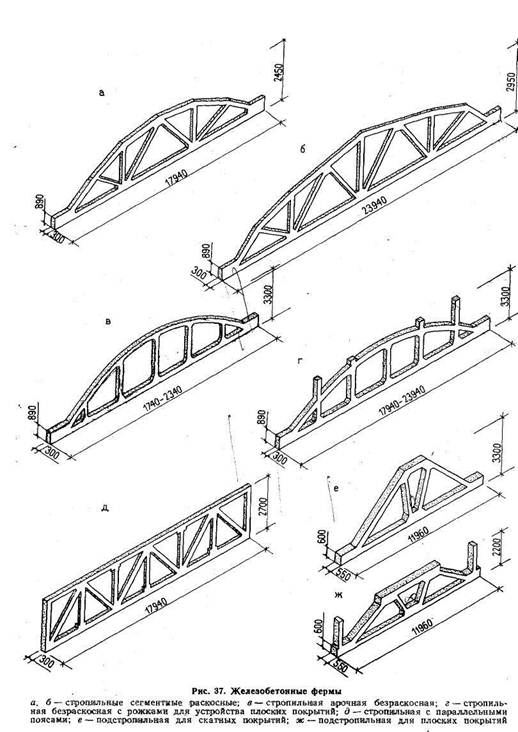

Раскосные сегментные фермы (рис. 37,а, б) предназначены для скатных фонарных и бесфонарных покрытий. Сечения верхнего и ниж­него пояса прямоугольные.

Безраскосные арочные фермы (рис. 37,0, г) используют при уст­ройстве скатных покрытий, а с вы­ступающими из верхнего пояса «рожками» — для ллооких покры­тий.

Фермы с параллельными поясами (рис. 37,5) предназначены для пло-

ских бесфонарных покрытий и про­должают выпускаться до износа опалубочных форм.

Подстропильные фермы (рис. 37,е, ж) укладывают вдоль продоль­ного ряда колонн (при шаге 12 м). Стойки на «онцах фермы служат опорами для укладки крайних плит покрытия.

Для зданий с плоской кровлей применяют (до износа опалубочных форм) подстропильные балки, пока­занные на рис. 35,а.
