ДЕТАЛИ УЗЛОВ ЖЕЛЕЗОБЕТОННОГО КАРКАСА
Места сопряжений разнотипных элементов сборного каркаса называют узлами. Узлы железобетонных каркасов должны удовлетворять требованиям прочности, жесткости и долговечности; неизменяемости сопрягаемых элементов при действии монтажных и эксплуатационных нагрузок; несложности при монтаже и заделке.
Узлы сборного железобетонного каркаса классифицируют:
По характеру статической работы:
жесткие (рамные), воспринимающие изгибающие моменты, продольные и поперечные силы;
шарнирные, воспринимающие только продольные силы и препятствующие смещению элементов при действии поперечных сил.
По условиям восприятия нагрузки:
расчетные, воспринимающие нагрузки;
нерасчетные, не воспринимающие нагрузок.
По способу заделки:
монолитные, заделанные бетоном;
сборные, соединяемые с помощью болтов и сварки;
сборно-монолитные, сочетающие сварку закладных деталей или выпусков арматуры с последующим замоноличиванием стыка.
Для сборных железобетонных
каркасов характерны следующие узлы.

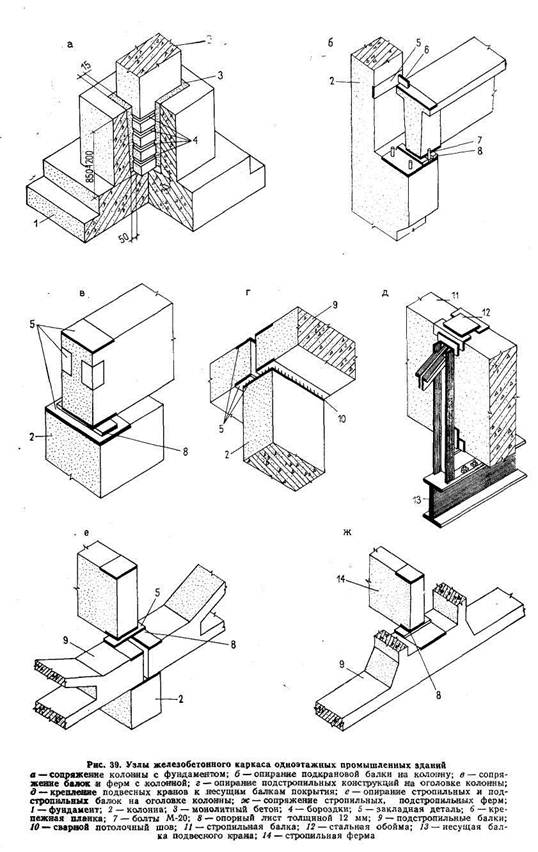

Сопряжение колонны с фундаментом (рис. 39,а). Глубина заделки колонн прямоугольного сечения 0,85 м, двухветвевого 1,2 м. Стыкза-моноличивают бетоном марки не ниже 200. Бороздки на гранях колонны способствуют лучшему сцеплению бетона в полости стыка.
Опирание подкрановой балки на выступы или консоли колонны (рис. 39,6). К опорам балки (до ее установки) приваривают стальной лист с вырезами для анкерных болтов. На опорах колонны балку закрепляют к анкерным болтам и приваривают закладные детали. Верхнюю полку подкрановой балки закрепляют стальными планками, приваренными к закладным деталям.
Сопряжение стропильных ферм и балок с колонной (рис. 39,<?). К опорам стропильных конструкций приваривают стальные листы. После установки и выверки опорные листы стропильных конструкций приваривают к закладным деталям на оголовке колонны.
Опирание подстропильных конструкций на оголовке колонны (рис. 39,г). Закладные детали стыкуемых элементов сваривают потолочным швом.
Крепление подвесных кранов (рис. 39,(?) к конструкциям покрытия. Несущие балки кранов закрепляют болтами к стальным обоймам на строительных конструкциях. Перекидные балки (рис. 40) нагрузку от подвесных кранов перераспределяют между узлами стропильных ферм.
Сопряжение стропильных и подстропильных элементов (рис. 39,е, ж) аналогично креплению ферм и балок на оголовке колонны.
