Конструкции деформационных швов

ОБЛАСТЬ ПРИМЕНЕНИЯ, ОСНОВНЫЕ ЭЛЕМЕНТЫ

БЕЗБАЛОЧНЫЙ ЖЕЛЕЗОБЕТОННЫЙ КАРКАС,

В холодильниках, мясокомбина­тах и на других производствах, требующих хорошего проветрива­ния помещений, устраивают пере­крытия с гладкой поверхностью потолка. Этим требованиям отве­чают сборные безбалочные карка­сы с сеткой колонн 6X6 м в виде многоярусной и многопролетной рамы с жесткими узлами и нагруз­ками на перекрытие от 5 до 30 кН/м².

Основные элементы безбалочного каркаса: колонны, капители, надко-лонные и пролетные плиты, кото­рые изготовляют из бетона марки 300—500.

Колонны (рис. 69, а, б) высотой на этаж имеют квадратное сече­ние 400X400, 500X500, 600Х Х600 мм. Концы колонн нижнего этажа устанавливают в стаканы фундаментов и замоноличивают укладывают на полукапители у наружных продольных стен.

Пролетные плиты (рис. 69, б, в) изготовляют размером 3080 X. Х3080Х150 мм с выпусками ар­матуры по периметру.

К основным узлам безбалочного каркаса относят:

стыки колонн, расположенные на 1 м выше перекрытия такой же конструкции, как и в балочных кар­касах;

стык капители с колонной (см. рис. 69,в). На четырехстороннюю консоль колонны опирают капи­тель, приваривая снизу закладные детали, а сверху арматурные на­кладки. Зазор между колонной и капителью замоноличивают бето­ном марки 300;

стыки панелей перекрытия (см. рис. 69,s). Надколонные плиты ук­ладывают на полки капителей, сваривая выпуски арматуры и за­кладные детали, замоноличивая стык бетоном.

Пролетные плиты опирают вы­пусками арматуры на закладные детали надколонных панелей. Пос­ле сварки клиновидные пазы сты­ков замоноличивают.

В конструкциях зданий под дей­ствием температурных и осадочных деформаций могут появляться тре­щины. Расчленение здания про­дольными и поперечными швами на отдельные отсеки предупрежда­ет появление трещин.

В зависимости от назначения швы бывают:

1. Температурные, устраивае­мые в местах примыкания темпе­ратурных блоков здания друг к другу. Такими швами разделяют все надземные конструкции, что предупреждает появление трещин при колебаниях температуры на­ружного и внутреннего воздуха.

2. Осадочные, устраиваемые в местах примыкания разновысот-ных частей здания друг к другу, при возведении пристроек к суще­ствующему зданию. Такие швы начинаются с подошвы фундамента и разделяют все конструктивные элементы, этим устраняется появ­ление трещин при неравномерной осадке здания.

3. Деформационные — это оса­дочные швы, совмещающие функ­ции температурных.

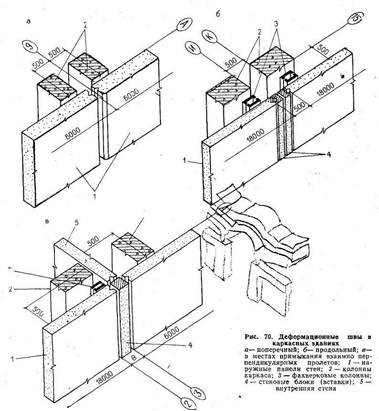

Поперечные температурные швы в каркасных зданиях (рис. 70,а) устраивают на парных колоннах, установленных на общем фунда­менте. Разбивочная ось здания при этом совпадает с осью температур­ного шва.

Продольные температурные швы в каркасных зданиях (рис. 70,6) устраивают со вставкой (500, 1000 мм) между смежными ряда­ми колонн.

Деформационные швы в местах примыкания взаимно перпенди­кулярных пролетов (рис. 70,е) уст­раивают на двух колоннах „со вставкой между ними в 500 или 1000 мм. Крайние колонны продоль­ных пролетов при этом смещают с поперечной разбивочной оси на 500 мм.

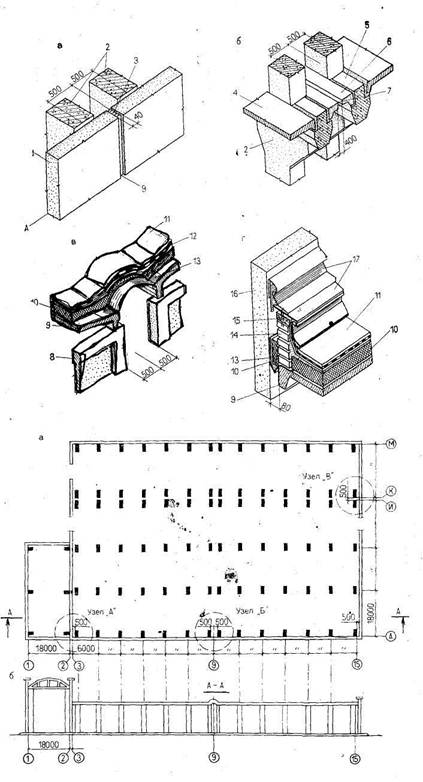

В стенах (рис. 71,а) деформа­ционные швы заполняют просмо­ленной паклей или упругим мате­риалом.

Конструктивное решение швО(В в перекрытиях многоэтажных зданий показано на рис. 71,6.

В покрытиях (рис.71,в) дефор­мационные швы перекрывают сталь­ными полуцилиндрическими компенсаторами, обеспечивающими без­разрывное устройство рулонной кровли.

Деформационные швы в местах перепада высот показаны на рис. 71,г. На пониженной части покры­тия выкладывают кирпичную стен­ку. Шов сверху закрывают компе'н-сатором и фартуком из оцинкован­ной стали.
