Конструкция светоаэрационного фонаря. Приборы для открывания створок и приспособления для очистки стекл

ФОНАРИ, ИХ НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ

Фонарями называют надстройки над проемами в покрытиях. Их уст­раивают в зданиях шириной 18 м и более для освещения и проветрива­ния производственных помещений.

Фонари классифицируют по сле­дующим признакам:

1. По назначению фонари раз­личают на: световые с остекленны­ми неоткрывающимися переплетами для естественного освещения; аэра-ционные (без переплетов) для вен­тиляции цехов с избытками тепла, выделением пыли, дыма и газа; све-тоаэрационные с открывающимися остекленными переплетами для ос­вещения и проветривания.

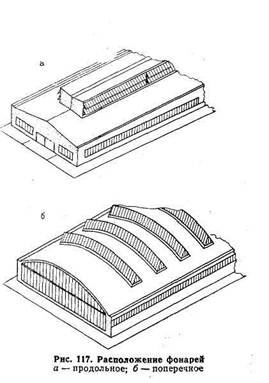

2. По расположению (рис. 117) фонари бывают: продольные, уст­раиваемые в большинстве совре­менных зданий; поперечные, имею­щие более сложную конструкцию, чем продольные, и сравнительно редко применяемые в строительстве промышленных зданий.

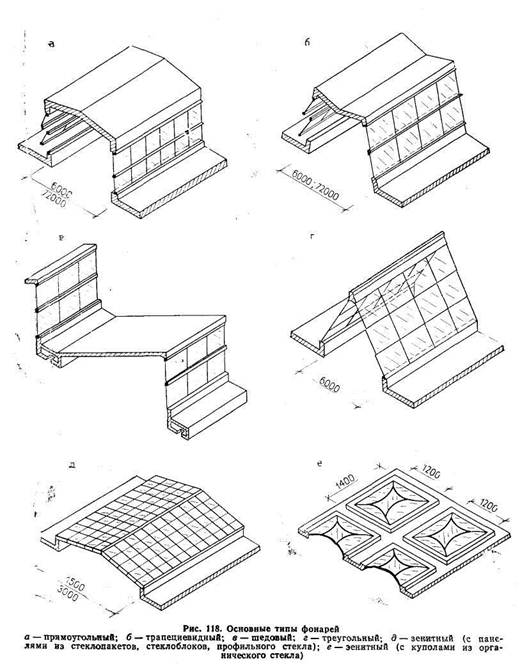

3. По форме поперечного сечения (рис. 118) фонари разделяют на: прямоугольные, наиболее простые и надежные в эксплуатации; трапецие­видные с наклонными переплетами; шедовые с остеклением, обращен­ным на северную сторону, исклю­чающим освещение помещений пря­мым солнечным светом; треугольные с глухими, обогреваемыми изнутри переплетами; зенитные с остеклени­ем в виде светопрозрачных панелей; колпаков и сводов.

4. По характеру остекления: с одинарным или двойным остекле­нием.

Размеры фонарей унифицирова­ны и согласованы с основными га­баритами зданий. Высота фонарей во всех пролетах многопролетного здания проектируется одинаковой. Ширина фонарей в пролетах 12 и 18 м — 6 м, а в шролетах 24— 36 м—12 м.

У фонарей шириной 6 м высота остекления 1X1,75 >и 2X1,25, а у фонарей шириной 12 м — 1X1,75; 2X1,25; 2X1,5 м. Остекленные пере­плеты располагают на 300 мм выше уровня (кровли).

По противопожарным соображе­ниям длина фонарей ограничена 84 м. При большей длине их устраи­вают с разрывом не менее 6 м, и на такое же расстояние они не дохо­дят до торцовых стен здания.

При ширине фонаря 6 м водоот­вод устраивается наружным,^ а при ширине 12 м — внутренним.

Фонарные надстройки усложня­ют конструкцию покрытия, способ­ствуют задержанию снега и повы­шают стоимость здания на 10—12%.

Типовые светоаэрационные фона­ри состоят из несущих и ограждаю­щих элементов.

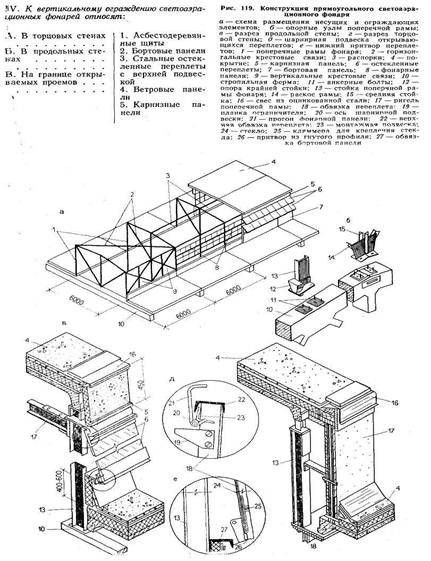

Несущий стальной каркас таких фонарей (рис. 119,а) образует: по­перечные рамы, закрепленные к верхнему поясу стропильных ферм; фонарные панели, связывающие между собой поперечные рамы; рас­порки, уложенные в плоскости верх­него пояса поперечных рам; кресто­вые связи, установленные в торцах и у деформационных швов, между поперечными рамами.

Ограждающие элементы све-тоаэрационных фонарей (рис. 119, а, в, г) включают:

-бортовые панели, закрепленные к стойкам поперечных рам; остекленные стальные переплеты, подвешенные к прогонам фонарных панелей и открываемые наружу (на угол до 70°);

карнизные панели, располагаемые выше остекленной ленты перепле­тов;

торцовые стенки из дощатых трех­слойных щитов, обшитые с двух сторон асбестоцементными листа­ми;

покрытие такой же конструкции, как и остальной части здания.

Створки переплетов фонаря, объединенные в ленты длиной до 78 м, открываются механизмами рычажного типа (рис. 120,6, в) с ручным или электрическим приво­дом. Управление механизмами: осу­ществляют с пола цеха. Вертикаль­ные стыки у открывающихся створок (рис. 120,б).перекрываются на-щельником. Ветровые панели (на концах открываемой ленты перепле­тов); (|рис. 120,г) защищают помеще­ния от косого дождя. Стекла пере­плетов трехъярусного остекления (рис. 120,d) очищают с тележек, пе­редвигающихся по рельсам, уложен-«ым вдоль фонаря. При двухъярус­ном остеклении стекла протирают из люльки, подвешенной к монорельсу, проходящему изнутри вдоль свето­вого фронта. Одноярусные перепле­ты протирают с кровли здания.
