О плоскостных и пространственных покрытиях

КРАТКИЕ СВЕДЕНИЯ

По конструкции и характеру ста­тической работы покрытия про­мышленных зданий разделяют на:

1. Плоскостные с несущими бал­ками, фермами и плитами, работаю­щими независимо друг от друга. Такие покрытия наиболее распрост­ранены в массовом строительстве промышленных зданий.

2. Пространственные в виде тон­костенных оболочек и складок, ра­ботающих как единое целое и сов­мещающих несущие и ограждающие функции. Такие покрытия способны перекрывать значительные пролеты без промежуточных опор, что прида­ет зданию большую планировочную гибкость.

В промышленном строительстве получили распространение следую­щие виды пространственных покры­тий:

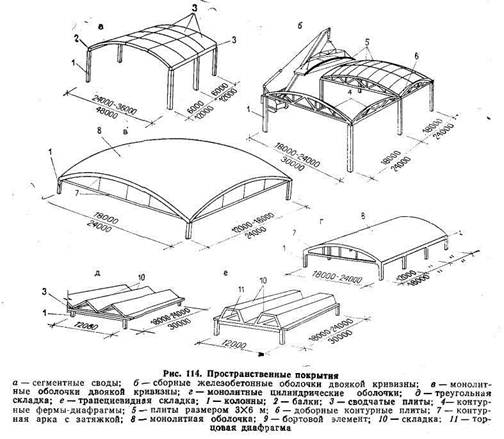

сегментные своды, (рис. 114,а), монтируемые из крупнопанельных сводчатых плит типа КЖС размера­ми 3X12, 3X18 и 3X24 м. Плиты свода, перекрывающие пролет, опи­рают на фермы и балки продольно­го ряда колонн. Такие покрытия

применяются в однопролетных и многопролетных зданиях с мостовы­ми и подвесными кранами;

оболочки двоякой кривизны (рис. 114,6), монтируемые из кон­турных ферм-диафрагм, ребристых цилиндрических ланелей размером 3X6 м и доборных (контурных) плит. Такие покрытия находят примене­ние в крановых и бескрановьюс зда­ниях;

монолитные оболочки (рис. 114, в, г), возводимые с применением пе­редвижной опалубки. Такие покры­тия применяют в районах с высокой сейсмичностью;

складки треугольного или тра­пециевидного сечения (рис. 114,(9, г), изготовляемые из монолитного или сборного железобетона. Их исполь­зуют в покрытиях беокрановых зда­ний.

Индустриальное возведение про­странственных покрытий в промыш­ленном строительстве основывается на использовании унифицированных элементов заводского изготовления.
