Соединение источников и приемников энергии треугольником

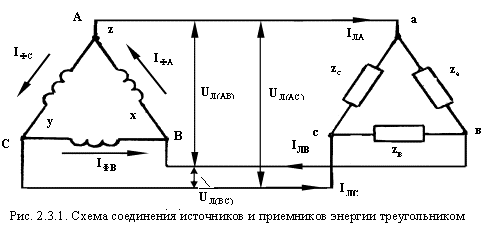

При соединении обмоток генератора и приемников энергии треугольником конец предыдущей фазы соединяется с началом последующей, образуя замкнутую систему. К линейным проводам в этом случае подключаются узловые точки (рис. 2.3.1).

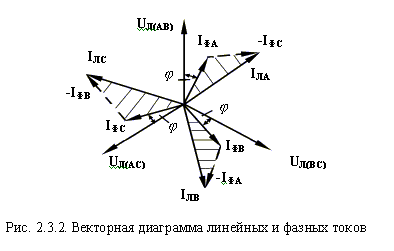

Вектор фазного тока располагается рядом с вектором соответствующего фазного напряжения под углом j. Последний определяется характером нагрузки. Если, например, нагрузка активная, то , при индуктивной нагрузке и т.д.
Для построения векторов линейных токов из каждого фазного тока геометрически вычитают соседний.
Нетрудно доказать, что в этом случае
