Векторная диаграмма асинхронного двигателя

Используя принципы построения векторной диаграммы для трансформатора, построим ее для асинхронного двигателя.

Вначале во втором основном уравнении величину r₂' представим в виде:

,

что математически не противоречит друг другу.

Тогда само уравнение можно переписать:

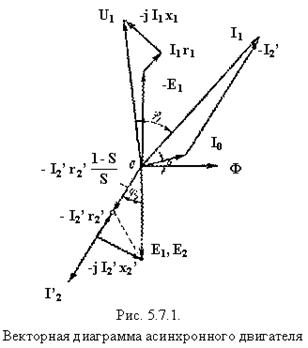

Используя три основных уравнения двигателя, построим векторную диаграмму, которая, будет несколько напоминать диаграмму трансформатора (рис. 5.7.1).

Вторичное напряжение определяется вектором:

,

иначе говоря, асинхронный двигатель в электрическом отношении работает как трансформатор при активной нагрузке.

Мощность, отдаваемая вторичной обмоткой данного трансформатора

,

представляет собой полную механическую мощность, развиваемую двигателем.
