Для управления работой и контроля за безопасными условиями работы котлы согласно требованиям «Правил устройства и безопасной работы паровых и водогрейных котлов» должны оснащаться приборами для измерения давления пара и воды, температуры сред, разрежения в топке, расходомерами, газоанализаторами и др. приборами.
Каждый паровой котел должен иметь манометр, показывающий давление пара в котле, а водогрейный котел – давления воды на выходе из. Н
го.
На отключаемом по воде экономайзере устанавливается по одному манометру до и после экономайзера. При этом манометры должны стоять перед запорным органом и предохранительным клапаном.
Для измерения давления пара до 2,5 МПа применяются манометры с классом точности не ниже 2,5. При этом шкала манометра выбирается такой, чтобы при рабочем давлении стрелка прибора находилась бы в средней трети шкалы. Величина рабочего давления отмечается на шкале красной чертой, либо красной металлической пластиной, плотно прилегающей к стеклу манометра.
|
|
|
Диаметр манометра зависит о высоты установки манометра над площадкой наблюдения. Так при высоте до 2 м диаметр манометра должен быть не менее 100 мм, а при высоте от 2 до 5 м – не менее 160 мм.
К измерению давления пара манометр подсоединяется через сифонную трубку (рис. 52).
При работе манометра трубка заполнена конденсатом, который передает давление пара манометру и постоянно охлаждается наружным воздухом. Поэтому температура конденсата значительно ниже температуры пара, что защищает манометр от перегрева.
Для продувки, проверки и отключения манометра перед ним устанавливается трехходовой кран. Его положение при выполнении проверок и в рабочем положении
дано на рис. 52.

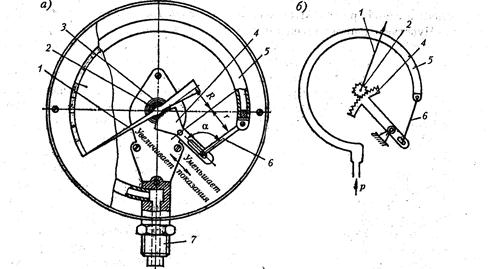

Рис.51. Устройство и кинематическая схема пружинного манометра:
1 – стрелка; 2 – трибка; 3 - пружина; 4 – сектор; 5 – трубчатая пружина; 6 – поводок; 7 – штуцер.

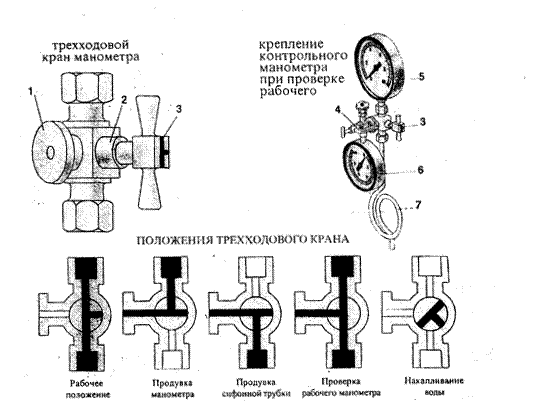

Рис. 52. Трехходовой кран манометра:
1 – фланец контрольного манометра; 2 – пробка крана; 3 – риска; 4 – скоба; 5 – рабочий манометр; 6 – контрольный манометр; 7 – сифонная трубка.
