Проверка структур на особые причины


Для интерпретации хода процесса по картам Шухарта существует набор из восьми дополнительных критериев, который схематически показан на рисунке 2 [3, 4].

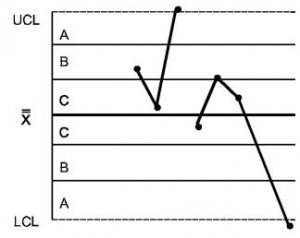

КРИТЕРИЙ 1 - Одна точка вне зоны А

КРИТЕРИЙ 2 - Девять точек подряд в зоне С или по одну сторону от центральной линии

КРИТЕРИЙ 3 - Шесть возрастающих или убывающих точек подряд

КРИТЕРИЙ 4 - Четырнадцать попеременно возрастающих и убывающих точек

КРИТЕРИЙ 5 - Две из трех последовательных точек в зоне А или вне ее

КРИТЕРИЙ 6 - Четыре из пяти последовательных точек в зоне В или вне ее

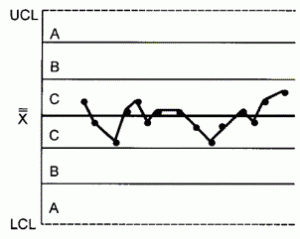

КРИТЕРИЙ 7 - Пятнадцать последовательных точек в зоне С выше и ниже центральной линии

КРИТЕРИЙ 8 - Восемь последовательных точек по обеим сторонам центральной линии и ни одной в зоне С

Рисунок 2 -Критерии для особых причин

Этот набор критериев можно принять за основу, но пользователи должны обращать внимание на любую необычную структуру точек, которая может указывать на проявление особых (неслучайных) причин. Поэтому эти критерии следует рассматривать только как примеры ситуаций, когда может быть установлено проявление неслучайных причин. Появление любого из случаев, описанных в этих критериях, - указание на присутствие особых причин, которые должны быть проанализированы и скорректированы.

Верхняя и нижняя контрольные границы установлены на расстоянии 3? над и под центральной линией. Для применения этих критериев контрольная карта делится на шесть равных зон шириной σ. Эти зоны обозначаются А, В, С, С, В, А, причем зоны С расположены симметрично центральной линии. Данные критерии применимы к -картам и Х-картам индивидуальных значений. Предполагается нормальное распределение соответственно и индивидуальных значений.
