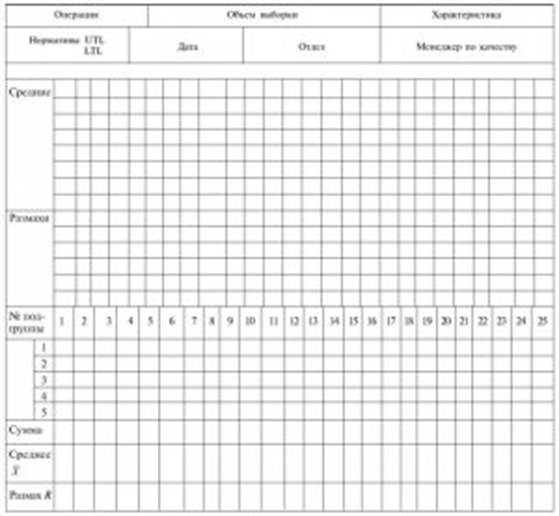

КОНТРОЛЬНАЯ КАРТА. Рисунок 4 -Общая форма контрольной карты

Рисунок 4 -Общая форма контрольной карты

.1 Если предварительные данные невозможно разбить на подгруппы в соответствии с намеченным планом, то необходимо разбить весь набор значений, полученных в результате наблюдений, на последовательные подгруппы, как указано в 10.3. Подгруппы должны иметь одинаковую структуру и объем. Единицы каждой подгруппы должны объединяться на основе предположительно одного важного общего фактора, например, все они произведены в коротком интервале времени или все единицы из одного или нескольких одних и тех же источников или мест. Разные подгруппы должны представлять возможные или подозреваемые различия в процессе, из которого они сформированы, например разные интервалы времени или источники.

.2 Для каждой подгруппы вычисляют среднее()и размах (R).

.3 Подсчитывают общее среднее (среднее средних)всех полученных значений ()и средний размах ().

.4 На соответствующей форме или бумаге в клеточку строят - и R-карты, где вертикальная шкала слева - для - и R, а горизонтальная шкала - для номера подгруппы. Наносят вычисленные значения на карту средних и вычисленные значения R - карту размахов.

.5 На соответствующие карты наносят сплошные горизонтальные прямые, представляющие и .

6 На карты наносят контрольные границы. На-карту наносят две горизонтальные прямые пунктиром на уровнях, а на R-карту - две аналогичные линии на уровнях и , где A2, D3 и D4 зависят от числа n наблюдений в подгруппе и приведены в таблице 2. Нижнюю контрольную линию LCL на R-карту не наносят, если n менее 7, так как соответствующее значение D3принимают равным нулю.
