Средства термостабилизации

Принудительное воздушное охлаждение.

Теплоотвод осуществляется от внутренних полостей корпуса РЭА движущимися потоками воздуха, объём и скорость которых определяется вентиляторами и выполняется на схеме подачи воздуха снизу вверх и сверху вниз. Забор воздуха снизу, где наибольшее количество пыли приводит к повышенной запылённости РЭА. Охлаждение сверху вниз к наименьшей запылённости РЭА, но требует большего расхода воздуха. Применяется приточная, вытяжная и приточно-вытяжная схема вентиляции. Вентилятор устанавливается либо непосредственно в прибор, либо в специальные блоки с креплением на корпусе прибора или каркасе стойки. В блоках обычно размещают вентиляторы, противопыльный фильтр, элементы сигнализации аварийного отключения. Система охлаждения с жидкими хладагентами применяется для достаточно больших систем РЭА.

Известны средства пассивной и активной стабилизации температуры. Средства пассивной стабилизации обеспечивает кратковременное поддержание температуры равна постоянной несколько часов. Средства активной стабилизации температуры поддерживает тепловой баланс за счёт реверсного или не реверсного регулирования. Используются эффекты Пельтье и Зеебека.

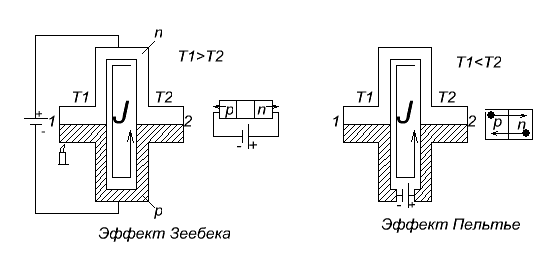

Эффект Зеебека связан с возникновением в контуре, состоящем из двух полупроводников с разными типами проводимости (n и p) термотока J. Если один из паев контура 1 подогревать, температура Т1>Т2, а Т2 охлаждать, термопоток создаёт термоЭДС, возникающую из-за дифференциальных носителей и температурной зависимости контактной разности потенциалов.

Устройство, использующее эффект Пельтье, при заданном направлении тока в объединённом слое спая 1 происходит непрерывная генерация пар электрон-дырка, которое под действием внешнего поля Е движется в разные стороны, при этом на переброс электронов из валентной зоны в зону проводимости затрачивается энергия кристаллической решётки. Спай 1 охлаждается, спай 2 нагревается, т.к. к нему с разных сторон подходят электроны и дырки, которые рекомбинируя, отдают его энергия в виде теплоты. Получаем как бы тепловой насос. При сложении направления потока спай 1 нагревается, спай 2 охлаждается.
