Снегоуборочная машина см-4

Одновагонная самоходная сне­гоуборочная машина СМ-4 зимой выполняет работы по уборке сне­га на станциях (стрелочных улицах, горловинах станций, тор­мозных позициях), а летом очищает станционные пути от мусора и засорителей. Машина СМ-4 (рис. 4) — автономная, самоходная единица, оснащенная собственной энергетической базой для привода рабочих механизмов и передвижения.

Основные технические характеристики:

Ширина колеи, мм. 1520
Тип машины самоходная

Производительность максимальная,
куб.м/час(тонн/час) 750
Силовая установка, Трехмашинный агрегат

Мощность силовой установки, кВт 200
Максимальная ширина очищаемой полосы, м. 5,1
Вместимость, куб.м. 100
Грузоподъемность, тонн

Масса, не более, тонн 114

Скорость передвижения, км\час рабочая 10
транспортная в порожнем состоянии 80
транспортная в загруженном состоянии
Габаритные размеры, мм.

длина по осям автосцепок, не более 30230

Транспортный габарит 1-Т ГОСТ 9238-83

Обслуживающий персонал, чел 2

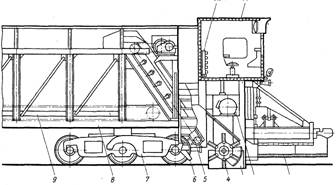

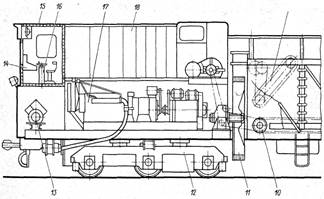

Рис. 4. Снегоуборочная машина СМ-4:

1—боковые крылья со щетками; 2—электродвигатель цепного привода питателя; 3— козырек питателя; 4—щеточный барабан питателя; 5, 10, 19—конвейеры—ленточный, накопительный, скребковый; 6—сопло для выдувания снега со стрелок; 7, 12—тележки — ходовая, тяговая; 8—рама; 9—автомат загрузки; 11—выброской ротор; 13, 17—установки компрессорная, дизель-генераторная; 14, 20—пульты управления; 15, 21—кабины—задняя, передняя; 16 – сиденье машиниста; 18 – аппаратный отсек.
