Пол салона

Рис. Общий вид салона вагона (внутривагонное оборудование)

Внутривагонное оборудование

К внутривагонному оборудованию относятся следующие элементы:

· пол салона

· диваны

· окна

· поручни

· внутренняя обшивка

· освещение

· вентиляция

· двери и дверное подвешивание

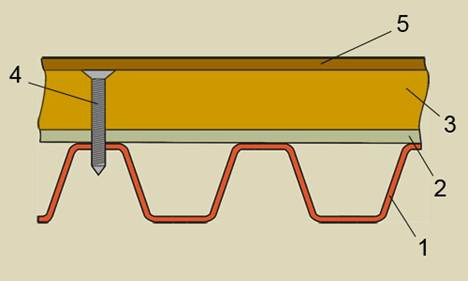

На раму кузова укладывается и приваривается к ней электросваркой гофрированный металлический настил, гофрами вдоль вагона. На настил укладываются два слоя асбеста и фанера толщиной 10 мм. Листы фанеры прикрепляют к металлическому настилу самонарезающими винтами. Нижняя поверхность фанеры покрывается антисептической (противогнилостной) пастой. Верхняя поверхность фанеры окрашивается грунтом, и свободная от диванов плоскость покрывается линолеумом на тканевой основе толщиной 4мм. Около шкворневых балок в полу имеются люки для осмотра и ухода за двигателями, редуктором и карданной муфтой. Кроме того, у каждой шкворневой балки в полу имеются отверстия, закрываемые резьбовыми крышками, для доступа к шкворню и масленке пятника. Там же расположены соединительные втулки (коннекторы) проводов силовой цепи, идущих от токоприемников к двигателям.
