I II III IV. Полупроводни­ковым диодом называется устройство, состоящее из кристалла полупроводника, содержа­щее обычно один р-n переход и имеющее два вывода

Г Д -507 Б

К С -156 А

Полупроводниковые диоды

Полупроводни­ковым диодом называется устройство, состоящее из кристалла полупроводника, содержа­щее обычно один р-n переход и имеющее два вывода. Существует много различных типов диодов – выпрямительные, импульсные, туннельные, обращенные, сверхвысокочастотные диоды, а также стабилитроны, варикапы, фотодиоды, светодиоды и др.

Маркировка диодов состоит из 4 обозначений:

I — показывает материал полупроводника:

Г (1) - германий; К (2) - кремний; А (3) - арсенид галлия.

II — тип полупроводникового диода:

Д - выпрямительные, ВЧ и импульсные диоды;

А - диоды СВЧ;

С - стабилитроны;

В - варикапы;

И - туннельные диоды;

Ф - фотодиоды;

Л - светодиоды;

Ц - выпрямительные столбы и блоки.

III - три цифры - группа диодов по своим электрическим параметрам:

IV - модификация диодов в данной (третьей) группе.

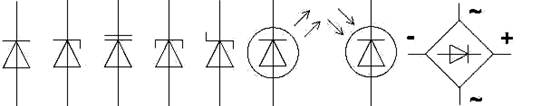

Условное графическое обозначение на принципиальных электрических схемах.

а) б) в) г) д) е) ж) з)

а) выпрямительные, высокочастотные, СВЧ, импульсные и диоды Гана;

б) стабилитроны;

в) варикапы;

г) тоннельные диоды;

д) диоды Шоттки;

е) светодиоды;

ж) фотодиоды;

з) выпрямительные блоки

Промышленностью в основном выпускаются германиевые (Ge) и кремниевые (Si) диоды.

Кремниевые диоды обладают малыми обратными токами, более высокой рабочей температурой (150 - 200 °С против 80 - 100 °С у германиевых), выдерживают большие обратные напряжения и плотности тока (60 - 80 А/см2 против 20 - 40 А/см2). Кроме того, кремний - широко распространенный элемент (в отличие от германия - который относится к редкоземельным элементам).

К преимуществам германиевых диодов относится малое падение напряжения при протекании прямого тока (0,3 - 0,6 В против 0,8 - 1,2 В). Кроме названных полупроводниковых материалов, в сверхвысокочастотных цепях используют арсенид галлия GaAs.
