Лекция №8. Измерения на электрических станциях и подстанциях
Содержание лекции: измерения на электрических станциях и подстанциях.
Цель лекции: изучение методики выбора измерительных приборов и измерительных трансформаторов.
Объем измерительных приборов и место их установки (БЩУ, ГЩУ, ЦЩУ) различны в зависимости от характера объекта и способа управления.
Рекомендованный перечень измерительных приборов приводится в справочниках, учебных пособиях так, как это показано в таблице 8.1.
Т а б л и ц а 8.1 – Объем и места установки измерительных приборов в цепях генератора
| Турбогенераторы | Статор Ротор | Амперметр в каждой фазе, вольтметр, ваттметр, варметр, счетчик активной энергии, датчики активной и реактивной мощности. Регистрирующие приборы: ваттметр, амперметр и вольтметр (на генераторах 60 МВт и более) Амперметр, вольтметр. Вольтметр в цепи основного и резервного возбудителей. Регистрирующий амперметр (на генераторах 60 МВт и более) | 1. Перечисленные приборы устанавливаются на основных щитах управления (БЩУ или ГЩУ); 2. На генераторах до 12 МВт в цепи статора устанавливается один амперметр; 3. На групповом щите турбины устанавливаются ваттметр, частотомер в цепи статора (если нет БЩУ) и вольтметр в цепи возбуждения; 4. При наличии БЩУ на ЦЩУ устанавливаются ваттметр и варметр; 5. На ЦЩУ устанавливаются частотомер, суммирующие ваттметр и варметр. |
|
|
|

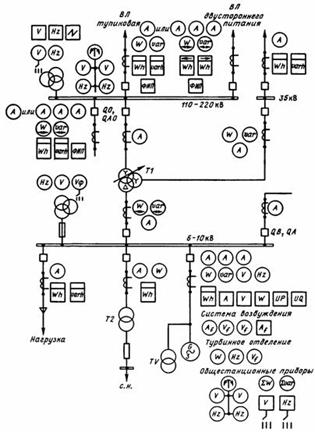

Рисунок 8.1 - Измерительные приборы в основных цепях ТЭЦ
Если объект измерения находится далеко от щита управления (сотни и тысячи метров), то сопротивление проводов от приборов до измерительных трансформаторов тока будет настолько большим, что погрешность измерения становится недопустимой. В этом случае используются измерительные преобразователи тока, активной и реактивной мощности, которые дают на выходе постоянный ток, линейно зависящий от измеряемого параметра. Применение ИП позволяет уменьшить нагрузку ТТ и ТН, уменьшить сечение контрольных кабелей, обеспечить ввод информации в ЭВМ, то есть позволяет реализовать систему телеизмерений и телеуправления.
