Элементарные автоматы памяти

1. RS-триггер – элемент памяти с двумя входами S – set, R – reset.

Основной недостаток - инверсное значение входных и выходных сигналов, нет защиты от аппаратных гонок.

Для того чтобы использовать данный триггер и устранить гонки применяют систему двухтактную, т.е. добавляют ещё один каскад.

R	S	Тn	Тn+1
b1
	b2
		b3	?

Граф такого автомата:

2. D-триггер.

D	Тn	Тn+1

3. Т-триггер

Т	Тn	Тn+1

Методы унитарного кодирования

При унитарном кодировании в любом коде - только 1 единица.

При этом коды 00..001 и 00..010 являются соседними

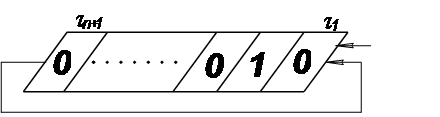

Сдвиговый регистр:

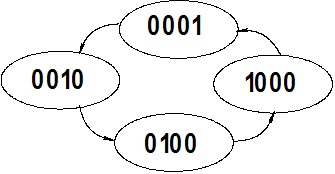

Граф сдвигового регистра:

Использование схем на основе двоичного счетчика и дешифратора
