Нормальная сила N в произвольном сечении стержня определяется по методу сечений. Рассмотрим нагружение стержня сосредоточенными силами (рис.14.а). и равномерно распределённой нагрузкой qi = const (рис.14.б).
Рис.14.
В произвольном сечении бруса на участке АB нормальная сила N определяется из условия равновесия отсеченной части (рис. 14.б):
N = P1 – ql1 + qz.
При этом внешняя сила условно считается положительной, если растягивает рассматриваемый участок, и отрицательной, если сжимает.
Рассмотрим пример статически определимого стержня (рис. 15). Используя метод сечений, необходимо отбрасывать часть стержня с заделкой. Последовательно применяя метод сечений на каждом участке (i =1, 2, 3, 4), определяются нормальные силы на участках. По полученным значениям строится эпюра N. Скачки на эпюре N по величине равны силам, приложенным в соответствующих сечениях. Участок АВ не деформируется, участки ВС и DM растягиваются, а участок СD сжимается.
Рис.15.

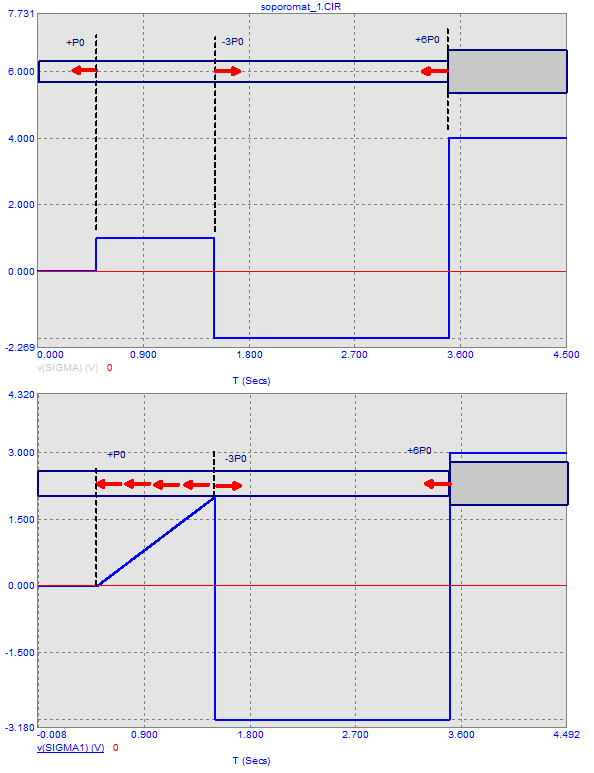

ПРИМЕР нетрадиционного использования возможностей МС-9 для решения предыдущего примера + вариант с распределённой силой
|
|
|
З-н Ома:
сопротивление проводника:
З- Гука:
Для моделирования длины полагаем: l=t
