Методы измерения гидростатического давления

Лабораторная работа №1

Содержание отчета

Указания к выполнению лабораторных работ

III. Лабораторные работы

Лабораторные работы выполняются в лаборатории кафедры в часы занятий по расписанию.

К лабораторным работам допускаются подготовленные студенты, прошедшие инструктаж по технике безопасности.

Подготовка к лабораторным работам производится во внеаудиторное время и включает:

а) подготовку по теории к теме лабораторного занятия;

б) подготовку к проведению непосредственно лабораторной работы– в лабораторной тетради должна быть зарисована схема экспериментальной установки, записаны необходимые расчетные формулы и заготовлены таблицы для записи и обработки опытных данных.

Отчет по лабораторной работе оформляется в соответствии с ЕСКД.

1. Название лабораторной работы.

2. Цель работы.

3. Схема лабораторной установки.

4. Основные расчетные уравнения и формулы.

5. Таблица наблюдений и вычислений.

6. Графики, эпюры, построенные по результатам вычислений и обработки опытных данных.

7. Оценка погрешности эксперимента.

8. Выводы о проделанной работе.

Отчет защищается путем личного собеседования с преподавателем.

Цель работы: Изучение конструкций приборов и способов измерения гидростатического давления.

величины подразделяются на:

1) барометры, измеряющие атмосферное давление;

2) манометры, измеряющие разность абсолютного и атмосферного давлений, т.е. избыточного (манометрического) давления;

3) вакуумметры, служащие для измерения отрицательного избыточного давления – вакуума;

4) мановакуумметры, измеряющие как избыточное давление, так и вакуумметрическое;

5) дифференциальные манометры, которые измеряют разность давлений. По принципу действия различают приборы жидкостные и механические.

К жидкостным приборам относятся: пьезометр, манометр, дифференциальный манометр. Жидкостные приборы (рис. 1.1.) основаны на уравновешивании измеряемого давления высотой столба рабочей жидкости определенного объемного веса.

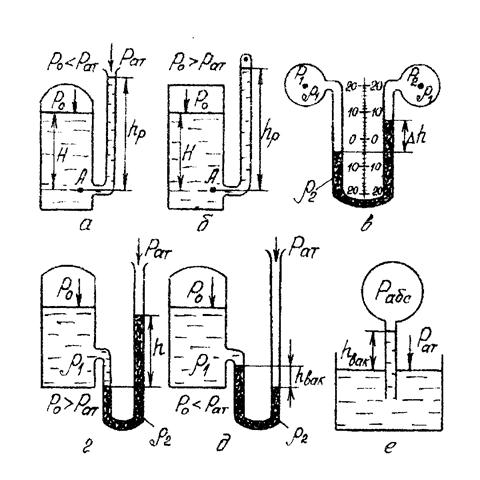

Рис. 1.1. Жидкостные приборы для измерения давления:

пьезометры открытого (а) и закрытого (б) типа; дифманометр (в);

U-образные (г) манометр и вакуумметр (д); простой вакуумметр (е)

К механическим приборам (рис. 1.2.) относятся: пружинно-трубчатые и мембранные манометры, мановакуумметры, барометры. Действие механических манометров основано на применении закона Гука. Сила давления деформирует упругий элемент прибора (пружину, мембрану), а возникшая деформация, после тарирования, является мерой давления.

Рис. 1.2. Механические приборы для измерения давления:

пружинный трубочный (а); мембранный (б)

При определении гидростатического давления, как правило, оперируют абсолютным (полным) давлением Р, манометрическим (избыточным) давлением РM и вакуумом РV (отрицательным избыточным давлением). Между этими величинами существуют следующие зависимости:

(1.1.)

(1.2)

Из рис. 1.3 видно, что величина вакуума не может быть больше атмосферного давления. Отсюда же можно сформулировать понятия манометрического давления и вакуума.

Манометрическое давление - это избыток абсолютного давления над атмосферным.

Вакуум - отрицательное избыточное давление (недостаток абсолютного давления до атмосферного).

Полное или абсолютное гидростатическое давление Р в любой точке покоящейся жидкости складывается из давления на свободной поверхности жидкости Р0 и веса столба жидкости с основанием, равным единице площади, и высотой равной глубине h расположения рассматриваемой точки под уровнем свободной поверхности:

. (1.3)

В гидротехнической практике применяются следующие единицы измерения давления: кгс/см2, ат, кгс/м2, Н/м2 (Па), м или мм ст. жидкости. Между ними существует связь:

1 ат = 1 кгс/см2 = 104 кгс/м2 = 9,81×104 Н/м2 = 10 м. вод. ст. = 736 мм.рт.ст.

В международной системе единиц СИ давление измеряется в
Па = 1 Н/м2; 1 ат = 0,1 MПa (мегапаскали); 1 ат = 100 кПа (килопаскали).
