Математические зависимости для
турбулентного режима. Истечение жидкости
через малые отверстия и насадки.
Законы распределения скоростей при турбулентном режиме.
Опытами установлено следующее:
1. Скорости у стенок трубы равны нулю (т.к. образуется неподвижный ламинарный слой).
2. На небольшом расстоянии от стенки скорости достигаю т значения мало отличающихся во всех точках живого сечения.
3. Средняя скорость в сечении равна:
U = (0,7 / 0,9) Umax
Принимая во внимание линейную зависимость пути перемешивания ℓ и расстояние от стенки y, т.е. ℓ = χy, воспользуемся уравнением касательных напряжений
τ = ρℓ2 (du/dy)2
du = (√τ/ρ) dy/ℓ = (√τ/ρ) dy/χy; √τ/ρ = u*, где u* - динамическая скорость в м/c.
du = u* dy/χy, интерпретируя это уравнение, получим:
u = (u*/χ) ℓu y + C
Скорости у стенок трубы изменяются по логарифмическому закону.
Определим постоянную интегрирования С, полагая y = z, u = umax
C = umax - (u*/χ) ℓu r
u = (u*/χ) ℓu y + umax - (u*/χ) ℓu r
u = umax + u*/χ (ℓu y - ℓu r)
|
|
Мы получили закон распределение скоростей по живому сечению потока при турбулентном режиме.
Чем больше число Рейнольдса, тем больше выравнивание скоростей:
Re = 2700 U = 0,75 Umax
Re = 108 U = 0,9 Umax
Re → ∞ U → Umax
Потери напора при турбулентном движении
Воспользуемся уравнением установившегося равномерного движения:
τ = ρgRY
и решим его относительно Y:
Y = τ / ρg 1/R
Исходя из опытов Шези: τ / ρg = KU2, где К – коэффициент пропорциональности равный: К = 1/С2, где С – коэффициент Шези.
τ / ρg = U2/C2, тогда уклон Y будет равен:
Y = 1/C2 U2/R, где R = d/4 из этой зависимости получим U = C√RY
Y = 4/C2 U2/d, c = √8g/λ - формула Шези, здесь λ – коэффициент сопротивления трению.
Поставим в зависимость, полученную для уклона Y, C и домножим левую и правую часть на ℓ:
Yℓ = 4λ/8g ℓU2/d; he = λ (ℓ/d) U2/2g
При турбулентном режиме потери напора по длине пропорциональны длине участка и квадрату скорости.
Истечение жидкости из малого отверстия в тонкой стенке при постоянном напоре.
Н – геометрический напор
Если диаметр отверстия d составляет 0,1Н, такое отверстия называю малым.
Ua ≈ Uв
Под термином тонкая стенка понимают такую стенку:
1. Края стенки заострены и поток касается только кромки.
2. Толщина стенки ∂ < 0,2 d
При истечении жидкости через отверстие в тонкой стенке линии тока в плоскости самого отверстия непараллельны друг другу, поэтому движение резкоизменяющееся. На некотором расстоянии от отверстия кривизна линии тока уменьшается, его называют сжатым Wc. Это происходит на расстоянии ℓ ≈ 0,5 d. Сжатие сечения характеризуется коэффициентом сжатия E = Wc/W0, a Wc = EW0.
|
|
Цели задачи:
1. Определить скорость в сжатом сечении;
2. Найти расход через малое отверстие Q
Выберем два сечения 1-1 и С-С и запишем для них уравнение Д.Бернулли:
Z1 + P1/ρg + dU12/2g = Z2 + P2/ρg + dU22/2g + h1-2
Z1 = Н; P1/ρg = P2/ρg; dU12/2g ≈ 0, т.к. площадь живого сечения 1-1 больше площади сечения отверстия (Ω >>W).
Z2 = 0, P2/ρg = Pa/ρg; dU22/2g = dU22/2g; h1-2 = ζ Uc2/2g,
где коэффициент сопротивления, учитывающий потери в местном сопротивлении; d = 1,0.
Н + P0/ρg = Pa/ρg + Uc2/2g + ζ Uc2/2g;
Н + (P0/ρg - Pa/ρg) = Нпр приведенный напор; в случае открытого сосуда Нпр = Н.
Нпр = (1+ ζ) Uc2/2g → Uc = 1/√(1+ ζ) √2g Нпр
Обозначим 1/√(1+ ζ) = ς – коэффициент скорости отверстия, учитывающий потерю напора
Uc = ς √2gHкр или Uc = ς √2gH ς = Ug/Uтеор
Определим расход в сечении:
Q = Wc . Uc = EW0 ς √2gHпр.
Q = EςW0 √2gHпр.
Обозначим E ς = μ – коэффициент расхода
Q = μW0 √2gHпр
Q = μW0 √2gH
μ = Qд / Qтеор
Различают два вида сжатия потока:
1. Полное, когда струя сжимается воздухом по всему периметру
2. Неполное – часть периметра отверстия примыкает ко дну, которое является направляющей плоскостью для потока.
Полное сжатие струи делится на совершенное и несовершенное:
1. Совершенное - ℓ1 > 3в; ℓ1 > 3а
2. Несовершенное сжатие наблюдается при более близком расположении отверстия к направляющим стенкам: ℓ1 < 3в; ℓ1 < 3а
Коэффициент расхода для несовершенного сжатия выше. сем для совершенного.
В случае совершенного сжатия для круглого и прямоугольного отверстий:
Е = 0,62 / 0,64
ς = 0,97
ζ = 0,06
μ = 0,060 / 0,62
Истечение жидкости через насадки
Насадком (насадкой) называется короткая труба, присоединенная к малому отверстию в тонкой стенке.
ℓ = (3/4) d
Насадки бывают:
1. Цилиндрические: внутренние и внешние
2. Конические: сходящиеся и расходящиеся
3. Коноидальные

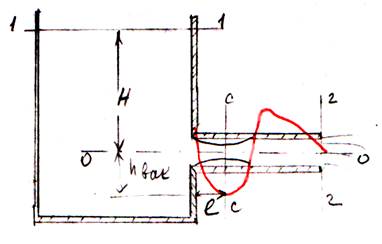

Рассмотрим внешний цилиндрический насадок. При входе в него струя претерпевает сжатие на расстояние ℓ, а далее расширяется и выходит из насадки полным сечением.
В сжатом сечении давление меньше атмосферного.
Запишем уравнение неразрывности для сечений С-С и 2-2:
Wc Vc = W2 V2 → Uc = W2U2/Wc → Uc = (1/E) U2 , т.е. Uc > U2,
а в сечении 2-2 давление равно атмосферному, из закона сохранения энергии, следует, что в сечении 2-2 давление меньше атмосферного. Т.о. можно делать вывод, что в сечении С-С выкуум. Вакуум зависит от напора Н.
За счет вакуума внешний цилиндрический насадок обладает большей пропускной способностью по сравнению с отверстием (на 32%).
Запишем уравнение Д.Бернулли для сечений 1-1 и на выходе из насадка 2-2:
Z1 + P1/ρg + dU12/2g = Z2 + P2/ρg + dU22/2g + ∑h1-2
Z1 = Н; dU12/2g ≈ 0; Z2 = 0; ∑h1-2 = ζ Uc2/2g + λ ℓ/d (Uc2/2g)
Н = dU12/2g + ζ Uc2/2g + λ ℓ/d (Uc2/2g) = dU12/2g (d + ζ + λ ℓ/d)
U2 = 1 /(√ d + ζ + λ ℓ/d) √2gH
Потери в насадке: на стадии струи, на расстоянии, по длине и относятся к скоростному напору на выходе.
U2 = ςH √2gH
Т.к. на выходе струя претерпевает сжатия и E = 1,0, μH = ςH; ς цилиндрического насадка 0,82
Q = ςHW2√2gH = μH W2√2gH
Величина вакуума в насадке зависит от действующего напора, который складывается из Н и hвак. Допустимая величина вакуума, т.е. будет засасывается воздух из выходного отверстия. hвак ≈ 0,75 Н.

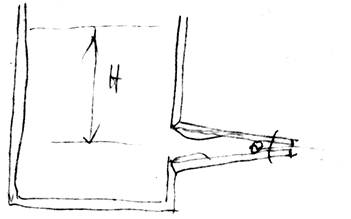

Конически сходящийся насадок
Коэффициент расхода такого насадка зависит от угла схождения θ Е=0,946 при θ = 130 ς = 0,97
Вакуум отсутствует, это объясняется уменьшением потерь напора за счет плавного входа струи в насадок. Обладает большой скоростью на выходе, с увеличением θ до 500 коэффициент расхода уменьшается.

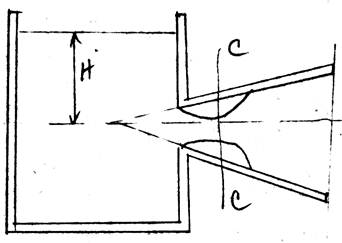

Конически расходящийся насадок
В этом насадке скорость в сжатом сечении значительно больше, чем в цилиндрическом насадке и возрастает с увеличением угла расхождения (конусности).
Потери в этом насадке значительно больше, что обусловлено значительным расширением струи и неблагоприятными условиями входа в насадок.
|
|
Е = 1,0, μН = ςН = 0,50
Расход в конически расходящимся насадке увеличивается по сравнению с другими насадками за счет большой величины вакуума.
Принимаем для увеличения пропускной способности при малых скоростях на выходе (при пожаротушении).
