Вертикальная поляризация
Влияние гидрометеоров.
К гидрометеорам относятся дожди, снег, град, туман и пр. Влияние гидрометеоров заметно уже при частотах больше 8 ГГц, а в неблагоприятных экологических условиях (при наличии в атмосферных осадках металлизированной пыли, смога, кислот или щелочей) и на значительно более низких частотах.
Методика учета влияния гидрометеоров на показатели неготовности линии связи основывается на расчете ослабления сигнала в атмосферных осадках, вероятность появления которых в данной местности равна 0.01%.
Погонное затухание в дождевых образованиях определяется по формуле:
gд = b J a, дБ/км, (7.5)
где J - интенсивность осадков (мм/час),
b и a - коэффициенты, которые вычисляются по следующим формулам:
a v = a 0v + a 1v (ln f)-1 + a 2v (ln f)-3 + a 3v (ln f)-5, (7.6)
где a 0v = -2.125, a 1v = 16.48, a 2v = -87.9, a 3v = 232.2.
b v = exp [ b 0v + b 1v (ln f) + b 2v (ln f)2 ], (7.7)
где b 0v = - 12.39, b 1v = 4.1, b 2v = - 0.288,
a h = a 0h + a 1h (ln f)-1 + a 2h (ln f)-3 + a 3h (ln f)-5, (7.8)
где a 0h = - 1.761, a 1h = 13.81, a 2h = - 62.77, a 3h = 142.
b h = exp [ b 0h + b 1h (ln f) + b 2h (ln f)2 ], (7.9)
где b 0h = - 12.76, b 1h = 4.365, b 2h = - 0.324.
Эффективная протяженность дождевого образования, определяется по формуле:
R эфф = R o * k д, (7.10)

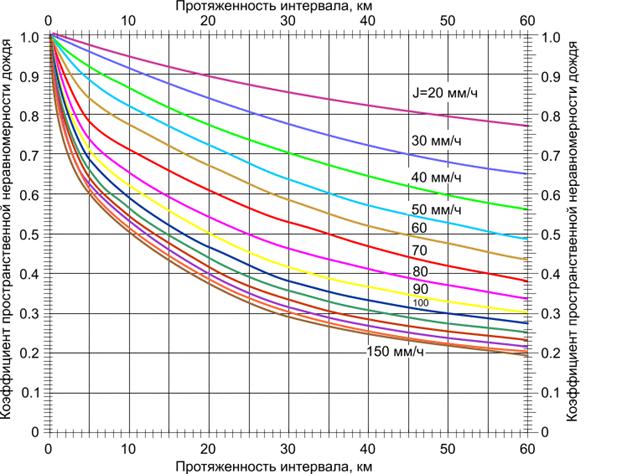

где k д - коэффициент пространственной неравномерности дождя, который находится из следующего графика:
,
Ослабление сигнала (дБ), к которому приводит дождь данной интенсивности:
A = gд R эфф, дБ. (7.11)
Процент времени T д, в течение которого уровень сигнала на входе приемника на пролете линии связи станет меньше порогового значения для коэффициента ошибок 10-3 (что соответствует составляющей показателя неготовности линии связи) определяется по методике, представленной здесь. Рекомендации по учету влияния гидрометеоров (дождей)
Методика расчета влияния дождя, приведенныя в [11] дает слишком оптимистичные результаты. В данном разделе описана более строгая методика расчета этих влияний, основанная на принципах рассмотренных в [1] (с. 284-292).
Суть этой методики заключается в определении интенсивности дождя, при которой ослабление сигнала на трассе будет соответствовать запасу на замирания (для коэффициента ошибок 10^-3) с последующим определением вероятности дождя такой интенсивности в данном климатическом районе.
Расчет для каждого пролета сети связи можно проводить в следующей последовательности:
1. Задаться несколькими (5 - 10) значениями интенсивности дождя J в пределах 20 - 120 мм/час;
2. Пользуясь формулами 7.5 - 7.11 рассчитать величины ослабления сигнала (А) в дождях заданной
интенсивности J;
3. Результаты расчета занести в таблицу и построить график зависимости А = f (J);
4. Из построенного графика определить интенсивность дождя, при котором ослабление сигнала соответствует запасу на замирания, рассчитанному для данного пролета. Может случиться так, что нужное значение будет за пределами построенного графика. В этом случае нужно соответственно изменить пределы выбора интенсивности дождя;
5. Из карты районирования территории России по интенсивности дождей определите номер района, в котором будет функционировать проектируемая сеть связи;
6. По графику статистического распределения среднеминутных значений интенсивности дождей определите вероятность дождя с интенсивностью, полученной в п. 4. Эта величина и будет являться искомой Тд.
Условная карта районирования территории России по интенсивности дождей

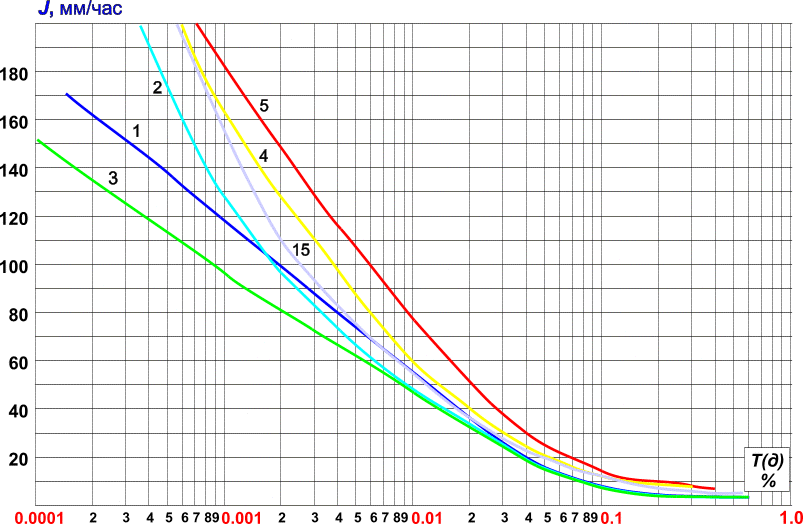

Статистические распределения среднеминутных значений интенсивности дождей
Необходимо иметь ввиду, что графики распределения дождей периодически обновляются в соответствии с новыми данными исследований.
