Түсіру негіздерінің нивелерлеу нүктелерінің техникалық журналы
| Станцияның нөмері | Нүктелер атауы | Рейка бойынша есептеу мм | Арттыру мм | ||
| кейінгі | алдыңғы | өлшенген | орта | ||
| П3 10 | 2 237 | ||||
| 7 020 | |||||
| 4 783 | 1 211 | + 1 026 | |||
| 5 996 | + 1 024 | + 1 025 | |||
| 4 785 | |||||
| 0 913 | |||||
| 5 697 | |||||
| 4 784 | 2 492 | - 1 579 | |||
| 7 273 | - 1 576 | - 1 578 | |||
| 4 781 | |||||
| 2 253 | |||||
| Х1 | 7 036 | ||||
| 4 783 | 0 524 | + 1 729 | |||
| 5 308 | + 1 728 | + 1 728 | |||
| 4 784 | |||||
| Х1 | 2 303 | ||||
| ПЗ12 | 7 087 | ||||
| 4 784 | 0 533 | + 1 770 | |||
| 5 314 | +1 770 | + 1 772 | |||
| 4 781 | |||||
| 7 706 (1) | 4 760 (3) | +2 946 (5) | |||
| 26 840 (2) | 23 891 (4) | + 2 949 (6) | + 2 947 (7) | ||
Түсіру негізделуінің нүктелерінің биіктігін есептеу ведомосы.
|
|
|
| Атауы | Штативтер саны nі | Өлшемген өсулер мм | Түзетілген өсулер мм | Нүкте биіктігі м | Нүкте атауы | |
| ПЗ 10 | +2 | 118,254 | ПЗ 10 | |||
| І | + 1025 | + 1027 | ||||
| +2 | 119,281 | І | ||||
| - 1578 | +1578 | |||||
| ІІ | ||||||
| +3 | 117,705 | ІІ | ||||
| ПЗ 12 _____ | + 3500 | + 3503 | ||||
| 121,208 | ПЗ 12 | |||||
| n = Σni =4 | +2947 ΣҺi =+2954 | ΣҺiи = +2954 | ||||
| FҺ =-7 FҺ доп =10 √4=20 |
Бақылау сұрақтары:
- Техникалық нивелирлеу деген не?
- Техникалық нивелирлеу журналындағы өсімше есептеу дұрыстығын қалай бақылайды?
- Нивелир жүрістің қиылыспаушылығын қалай есептейді?
- Как проверить правильность распространения невязки в нивелирном ходе? Нивелирлік жүрісте қиылыспаушылықтың таратылу дұрыстығын қалай тексереді?
- Тұйық нивелирлік жүрістер қателігі неге тең?
- Нивелирлеудің негізгі тексерулерін атаңыз?
Тәжірибелік жұмыс №16
Көлденең алаңды жобалау барысындағы геоезиялық есептер.
Сілтеме: НеумывакинЮ.К., Смирнов А.С., «Практикум по геодезии» М, Недра:1985ж
Жұмыстың мақсаты: Көлденең алаңдарды жобалаудағы геодезиялық есептерді орындап үйрену.
Керекті құрал жабдықтар: Калькулятор, жұмыс дәптері, миллиметрлік қағаз,түрлі-түсті қарындаштар, сызғыш, жәй қарындаш.
Тапсырма: Горизонталды алаңды жобалауды орындау.
Жұмыстың мазмұны мен жүрісі:
|
|
|
Көлденең алаңды жобалаудағы жер жұмыстары және массалардың теңдіктерін ескеру тігінен жобалаудың жекелей міндеті болып табылады. Бұндай алаңдарды спорттық құрылыстарда, трамвай-троллейбус тұрағы, автокөліктер тұрағы құрлыстарындағы жобалауда пайдаланады.
Жобалаудағы жер көлемін 10, 20, 40, 50 м төртбұрыштарға бөледі. Төртбұрыштардың негізделген ұзындықтарын анықтайды топограгериялық жоба 1:500 ¸ 1:1000 немесе геометриялық нивелир бойынша.
Көлденең алаңның жобалау ұзындығын мына формула бойынша табады:
|
4n (43)
бұл жерде Нmin – төртбұрышытың ең кішкентай ұзыныдығы,
hу-жобалау көрсеткіші (белгі) (жақшадағы (1), (2) индекстері төртбұрышытың санын көрсетеді); n – төртбұрыштың саны.
Жобалау белгілерді мына формула бойынша есептеңіз
hy = Hi - Hmin, (44)
Ні – берілген төртбұрыштың ұзындығының беті.
27 сурет. Горизонталь алаңдарын жобалау:
а – алаң жоспары; б – жер жұмыстарының картограммасы.
Мысалы; 27 суреттей В1 – 120,80; А3 – 118,60 нүктесі Б4 орналасқан, сондықтан Нmin ═ 117,80. Жобалау белгісі В1 нүктесіндегі hу ═ 120,80 - 117,80 ═ 3,00; А3 нүктесіндег
hу ═ 118,60 – 117,80 ═ 0,80 тең. В1, В4, Б4, А3, А1 – биіктіктері бір төртбұрышқа жатады, ал В2, В3, А2, Б1 биіктіктері – екі төртбұрышқа бірдей, Б3 – үш төртбұршқа жалпы, Б2 – төрт төртбұршқа жалпы, сонда
Shy(1) = 3,00+0,00+0,00+0,80+2,65 = 6,45
2Shy(2) = 2(1,95+0,90+1,70+3,20) = 15,50
3Shy(3) = 3*1,20 = 3,60
4Shy(4) = 4*2,25 = 9,00.
көлденең алаңды жобалау биіктік формуласы бойынша:
Hn ═ 117,80 + 6,45+15,50+3,60+9,00 ═ 119,53
5*4
Соңынан әр биіктіктің жұмыс белгілері мына формула бойынша табады:
hР ═ Hn - Ні (45)
Сонымен 45 формула бойынша А1 биктігіне байланысты жұмыс белгісі шығады, 119,53-120,45═ -0,92 және басқалары биіктіктердің осы тәсілі бойынша.
Егер квадраттағы әр түрлі белгілері бар жұмыс белгілері болса, онда мұндай квадратта нөлге тең жұмыс белгісі бар сызық өтеді. Нөл жұмысының сызығы бөлімдері мен арасындағы шекара болып есептеледі. Квадрат жақтарына нөл жұмысының сызықтарын орнату үшін нүктелердің орнын мына формулалар арқылы табады.
l1= │hp1│ a;
│hp1│ + │hp2│
l2= │ hp2│ a, (46)
│hp1│ + │h
мұндағы: 11 және 12 - квадраттың төбесінен нөл жұмысының нүктесіне дейінгі ара қашықтық; а – квадраттың қабырғасы.
Мысалы, а = 20 мм болған жағдайда В2 - В3 квадратының қабырғалары үшін біз мынаны аламыз:
l1= 0, 22 * 20 = 4, 2 м l2= 0, 838 * 20 = 15, 8 м
(0, 22 +0, 83) (0, 22 +0, 83)
11 және 12 мөлшерінің а ара қашықтығына теңдігі бақылау болып есептеледі: 15,8+4,2=20,00м.
В2 төбесінен 4,2 м-ге тең және В3-тен 15,8 м-ге тең ара қашықтықты алып тастап (24,б сур.) сызбада нөл жұмысының нүктесін аламыз.Осыған ұқсас квадраттың қалған қабырғаларының нүктелерін табамыз және оларды штрих – пунктирлі сызықтар мен қосып шекарасын аламыз. Жер жұмыстарының көлемін бөлек табады.
Топырақ көлемін толық квадратта мына формула бойынша табады
V = (∑hp * S k) /4, (47)
мұндағы: ∑һр – жұмыс белгілерінің мөлшері; Sк – квадраттың ауданы.
1 (В1, В2, В3, Б1) квадраты үшін
V= (1, 27 + 0, 22 + 0, 52 + 1, 47) * 400 = 348,0 м2.
Толық емес квадраттар бойынша жер жұмыстарын көлемін есептеу үшін олар үш бұрыштарға бөліп, әрбір фигураны нөмірлейді.
Әрбір үшбұрыштың ауданын табады және үшбұрыштың призмалары шегінде грунт көлемін мына ормула бойынша есептейді.
|
|
|
V = ∑hp * S т /3, (48)
Мысалы, 2 фигура үшін біз мынаны аламыз:
Sт ═ 4,2 + 20/2 ═ 42м2
V ═ (0,22 + 0 + 0)*42 ═ 2,9 м3
барлық есептеулерді ведомостта жүргізеді, мұнда выемка және насып көлемін түпкілікті алады. Одан ары жер жұмыстарының балансын мына формула бойынша тексереді.
DV= ½Vв½-½Vн½ 100%. (49)
½Vв½+½Vн½
Топырақ көлемін есептеу ведомостісі
| Фигураның номері | Аудан, м2 | hср | Көлем, м3 | |
| Ойма(-) | Үйінді(+) | |||
| 400,0 | - 0,87 | 348,0 | ||
| 42,0 | - 0,07 | 2,9 | ||
| 99,0 | - 0,17 | 16,8 | ||
| 158,0 | +0,28 | 44,2 | ||
| 101,0 | +0,45 | 45,4 | ||
| 200,0 | +1,20 | 480,0 | ||
| 54,0 | +0,49 | 49,5 | ||
| 93,6 | +0,32 | 64,0 | ||
| 0,3 | +0,01 | 0,1 | ||
| 10,7 | - 0,17 | 15,9 | ||
| 200,0 | +0,01 | 0,0 | ||
| 189,0 | - 0,31 | 3,3 | ||
| 200,0 | - 0,80 | 160,0 | ||
| 189,0 | - 0,66 | 124,7 | ||
| S = 2000,0 | Vв = 671,6 | Vн = 683,2 |
DV=
= 0,8%
DV £ 3
Тапсырмаға түсінік. Бастапқы ретінде 1:500 масштабтағы құрылыс бөлігінің топографиялық жоспарын қолдануға болады. Оқытушы квадрат сеткасын береді, оны студент құрылыс бөлігінің жоспарына енгізеді. Миллиметр қағазына 1:500 масштабындағы квадраттың сеткасын енгізеді, квадраттардың төбесінің биіктігін белгілеп шартты белгілеулерді есептейді. hр деп белгіленген сызбаны жасақтап ноль жұмысының сызығын салады. Ведомостта жер жұмысының көлемі анықталып, 49 формула бойынша жер жұмыстарының балансының жағдайын тексереді.
Бақылау сұрақтары.
- Жобалау, фактілі, жұмыс белгілеулері дегеніміз не?
- Жұмыс белгілеуіндегі қосу белгісі нені білдіреді?
- Салмақ балансы дегеніміз не?

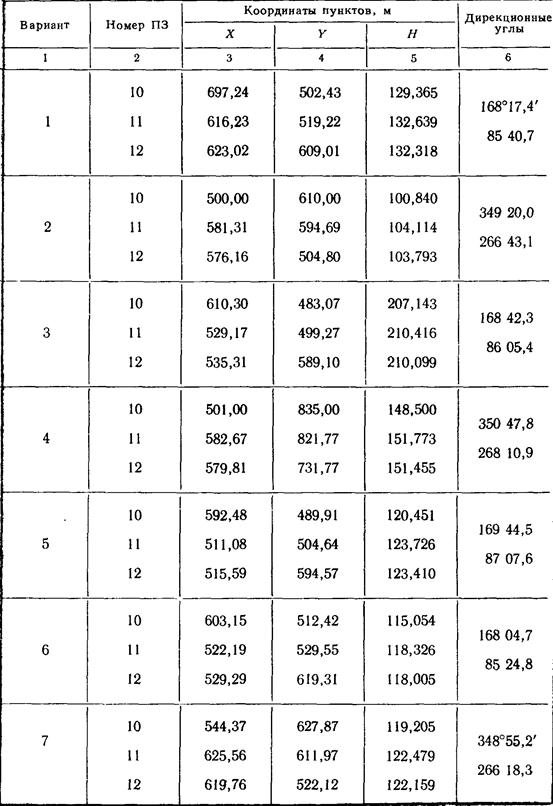

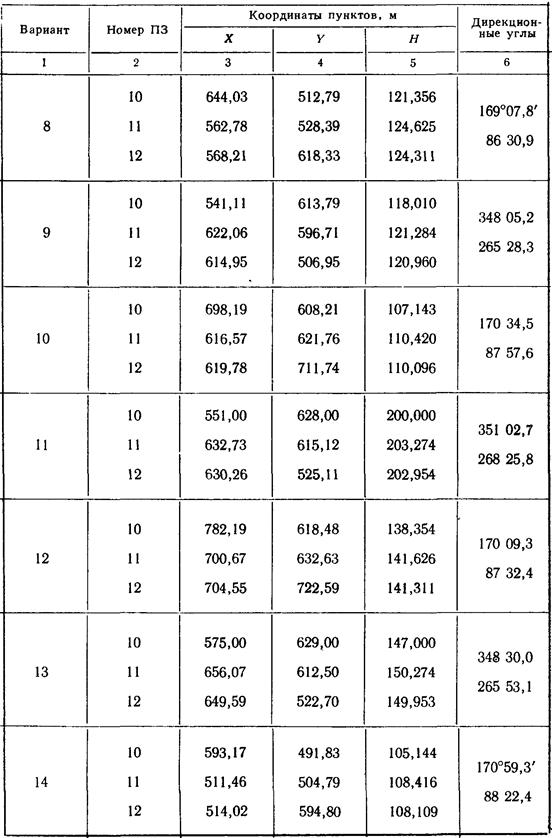

Тіркеме 1. Тапсырма ПЗ вариант бойынша координат каталогі
Тіркеме 2. Көлбеу сызықтарды түзу кестесі (мм)
Тіркеме 3. Құрылыс аймағының топографиялық планы
Рельеф талшықтарының биіктігі 0,5 м
Құрылыс аймағының топографиялық планы
|
|
|
