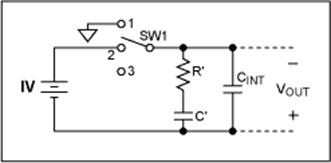

Пользователь должен дополнить микросхему резистором (для преобразования напряжения в ток), конденсатором интегратора и конденсатором автообнуления. Оба конденсатора должны иметь очень хорошую dielectric absorption. Модель конденсатора, используемого в интеграторе, показанная на рис.3.5.3, содержит паразитную цепочку из последовательно соединенных резистора R´ и конденсатора С´, включенную параллельно основному конденсатору. Эта цепочка обусловлена релаксацией диэлектрика и приводит к наличию «памяти» у конденсатора. Предположим, например, что конденсатор был заряжен до 1,000 В в течение неопределенного времени, затем закорочен (ключ SW1 в положение 1) на время, равное 10 постоянным времени разряда. Когда затем ключ перейдет в положение 3 напряжение на конденсаторе будет отлично от нуля вследствие эффекта «памяти». Это явление в конечном счете ограничивает точность, разрешение и время переходного процесса АЦП.
Рис.3.5.3
Сравнение с другими архитектурами
Сравнение проведем с АЦП последовательного приближения и сигма-дельта АЦП, АЦП считывания и конвейерные АЦП слишком отличаются по быстродействию, чтобы имело смысл проводить сравнение с этими типами АЦП.
