Антенны коротких волн


В диапазоне КВ земная поверхность не является хорошим проводником, поэтому для радиосвязи можно применять кроме вертикально поляризованных и горизонтально поляризованные волны. Ухудшение проводящих свойств земли означает и ухудшение отражающих свойств, но благодаря тому, что отражение КВ происходит от высокого слоя F, дальность связи на КВ даже при малых углах отражения и сравнительно малых мощностях радиостанций, больше чем на ДВ и СВ.

Преимуществом связи на КВ, является возможность строить антенны размеры которых в несколько раз больше λ благодаря чему, формируется диаграмма направленности максимум излучения в заданном направлении, т.е. усиление.

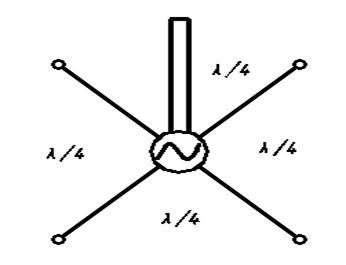

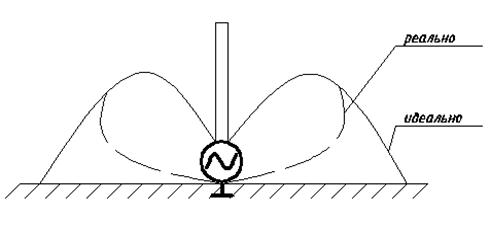

Если на КВ. применяют вертикальные антенны, то для обеспечения принципа зеркальности желательно улучшить проводящие свойства Земли, например, увлажнить почву в радиусе l/4, закапывать листы металла, либо устанавливать так называемый «противовес» в виде веера проводников. В противном случае искажается диаграмма направленности антенны и уменьшается ее эффективность.

Вертикальный l/4 излучатель эффективен, как для ближних радиосвязей (поверхностной волной), так и для дальних (отраженной волной), благодаря тому, что максимум излучения у него прижат к поверхности Земли. К примеру, в сравнении с вертикальным l/2 излучателем не смотря на меньшее сопротивление излучения (приблизительно в 3 раза) эффективность l/4 излучателя для дальних связей практически такая же, как у l/2.

Недостатком вертикальных излучений является их круговая диаграмма направленности в горизонтальной плоскости, что, во-первых, не позволяет концентрировать максимум излучения в заданном направлении, а во-вторых, не обеспечивает ослабления помех при приеме. Этого недостатка лишены горизонтальные антенны. Для горизонтальных антенн, в зависимости от соотношения l/l существуют ярко выраженные максимумы в диаграмме направленности. Пользуясь диаграммой направленности можно добиться, как максимума излучения в требуемом направлении, так и ослабления помехи при приеме, если ее направление не совпадает с направлением на принимаемую станцию.

Особенностью горизонтальных антенн, является влияние Земли на их диаграмму направленности, а особенно в вертикальной плоскости. Без учета Земли диаграмма направленности в вертикальной плоскости имеет круговую диаграмму. С учетом Земли диаграмма направленности существенно изменяется. Если антенны подвешена на высоте << l над хорошо проводящей землей, то излучения практически не будет, так как антенна вместе с ее зеркальным отображением, как бы образует длинную линию, которая, как известно не излучает при расстоянии между проводами << l.

Если высоту подвеса увеличить до l/4, то вместе с зеркальным отображением диаграмма направленности имеет максимум вертикально вверх (как у двухпроводной линии с расстоянием между проводниками l/2).

Если высоту подвеса сделать l/2, то диаграмма направленности становится многолепестковой. Если земля – не идеальный проводник, то возрастают потери в ней, т.е. уменьшаются лепестки диаграммы направленности. Таким образом, для нормальной работы горизонтальной антенны, высота ее над Землей должна быть по возможности не менее l/4, а чтобы антенна излучала максимум энергии под малым углом к Земле (дальняя связь), высота подвеса должна быть не меньше l/2.
