Кинематические поверхности


2.4(а). Линейчатые поверхности с двумя направляющими и плоскостью параллелизма:

При образовании таких поверхностей образующая прямая скользит по направляющим линиям, оставаясь при этом параллельной к некоторой плоскости. Обычно в качестве плоскости параллелизма используется одна из плоскостей проекций.

Рис.22

Разновидности и , соответственно, названия подобных поверхностей определяются формой их направляющих: в виде кривых или прямых линий. Если, к примеру, криволинейные направляющие обозначить и , прямые направляющие -и и плоскость параллелизма как , то будем иметь следующие названия поверхностей:

– цилиндроид,

– коноид,

– косая плоскость или гиперболический параболоид.

На рис.22 показана одна из таких поверхностей.

2.4(б). Линейчатые поверхности с одной направляющей и с собственной или несобственной точкой: или

При образовании подобных поверхностей образующая прямая скользит по единственной криволинейной направляющей "" и проходит через точку или сохраняет определенное направление, заданное каким-либо вектором или прямой линией. В первом случае (Рис.23) образуется коническая поверхность с вершиной , во вором – цилиндрическая поверхность с параллельными образующими (Рис.24).


Рис.23 Рис.24

2.4(в). Поверхности вращения:

Поверхность вращения образуется вращением линии вокруг неподвижной оси.

Рис.25

Элементы поверхности вращения в общем виде (рис.25):

– Ось вращения.

– Образующая.

– Параллели. Из них:

– Горло.

– Экватор.

– Меридианы (главный меридиану, если он параллелен плоскости проекций).

Разновидности и названия поверхностей вращения определяются формой и расположением их образующей. Наибольшее распространение получили образующие в виде прямых линий и окружностей. Отсюда, соответственно, линейчатые и циклические поверхности вращения.

Рис.26

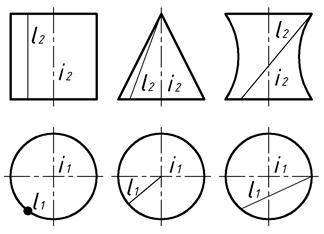

Вид линейчатой поверхности вращения зависит от положения образующей относительно оси вращения (рис.26).

Образующая может быть параллельной оси, пересекать ее или скрещиваться:

– Цилиндр вращения.

– Конус вращения.

– Однополостный гиперболоид вращения.

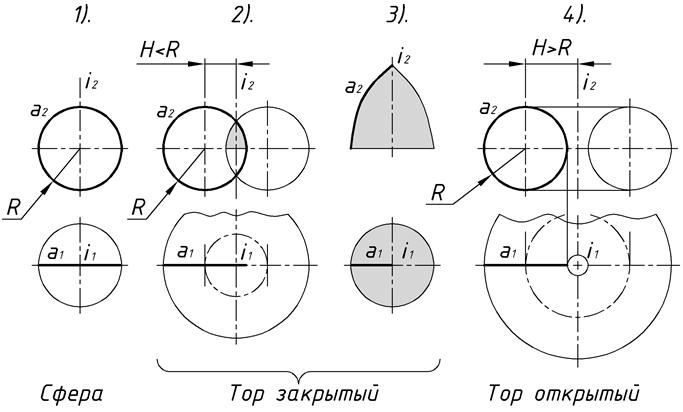

Вид циклической поверхности вращения так же зависит от положения образующей относительно оси вращения (рис.27). Предполагается, что в любом случае плоскость образующей окружности проходит через ось вращения. При этом центр окружности или дуги окружности может быть на оси вращения или отстоять от нее на расстоянии меньшем или большем, чем радиус образующей:

1) – Сфера.

2) – Закрытый тор.

3) Фрагмент закрытого тора.

4) – Открытый тор.

Рис.27
