Анкеровка и секционирование контактной сети

Для удобства монтажа и демонтажа провода контактной сети монтируются в виде отдельных анкерных участков, которые между собой механически не соединяются, а соединяются электрически медными гибкими шунтами. Так как наибольшее число повреждений контактной сети происходит на станциях, то контактная сеть станции выполняется в виде отдельных анкерных участков. Таким образом, контактная сеть получается секционированной. Секционирование выполняется с помощью разъединителей, которые устанавливаются на опорах.

Различают продольное и поперечное секционирование контактной сети. Под продольным секционированием понимается разделение питания контактной сети станции и контактной сети перегонов. Под поперечным секционированием понимается разделение питания контактной сети отдельных путей станции или отдельных путей перегонов. Перед каждой станцией имеется воздушный промежуток. На опорах, ограничивающих воздушный промежуток, имеются черно-белые полосы.

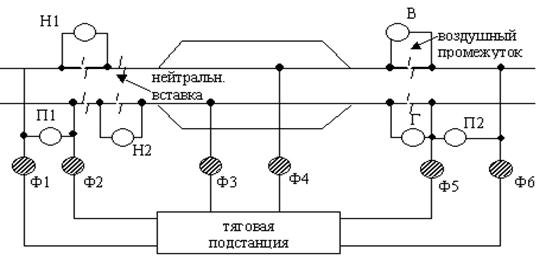

Ф16 – фидерные разъединители.

Н1, Н2 – разъединители нейтральных вставок.

П1, П2 – поперечные разъединители.

В, Г – продольные разъединители.

Разъединители могут иметь ручной, электрический приводы (от ДСП или ДСЭ) или телеуправление.

Длина анкерного участка не более 1600 м. Для исключения перетяжки проводов под действием компенсаторов и для облегчения ликвидации повреждения при обрыве контактного провода выполняется средняя анкеровка посредине анкерного участка.

Средняя анкеровка при полукомпенсационной контактной подвеске. Средняя анкеровка при компенсированной контактной подвеске

Поворотная консоль на опоре, где выполняется средняя анкеровка, выполняется неподвижной с помощью тросов. А опоры, к которым крепятся эти тросы, анкеруются.
