Контактно-копировальные установки

Общие сведения и техническая характеристика.

Контактно-копировальные и экспонирующие установки.

Копировальные процессы необходимы для получения изоб­ражения - копии фотоформы (или монтажа фотоформ) на по­верхности формного материала. При этом используют свойство копировальных слоев изменяться под действием света - дубить­ся или фотополимеризоваться, в результате чего получают ко­пию, состоящую из нерастворимых и растворимых участков.

Отличительная особенность всех современных копироваль­ных слоев - их низкая светочувствительность, в сотни тысяч раз меньшая, чем у фотослоев. Поэтому копировальные слои пригодны лишь для контактного копирования.

При изготовлении печатных форм плоской офсетной печати существует два способа копирования: негативное и позитивное. В том и другом случае пробельные участки копии должны быть защищены копировальным слоем либо от зажиривания, либо от травления.

При изготовлении фотополимерных форм высокой и флексографской печати используют негативную фотоформу, которая закрывает пробельные элементы на будущей форме. Незаэкспонированные пробельные элементы при дальнейшей обработке растворяются, а заэкспонированные печатающие элементы фотополимеризуются и остаются на форме, образуя рельефное изображение.

Копировальные процессы при изготовлении офсетных и фо­тополимерных печатных форм проводят на контактно-копиро­вальном оборудовании: копировальных и экспонирующих уста­новках. С помощью этого оборудования осуществляют фотогра­фический перенос изображения с прозрачных носителей информации (диапозитивов или негативов) на светочувствительные слои офсетных или фотополимерных пластин в масштабе 1:1. При этом носители информации и светочувствительный слой пластин должны быть в контакте, слой к слою.

Основными элементами конструкции контактно-копиро­вальных и экспонирующих установок являются:

- облучатель, состоящий из источника света и рефлектора;

- рама с вакуумным ковриком или покровной пленкой;

- вакуумная и вентиляцион­ная системы.

В настоящее время для копировальных процессов в качестве источника ультрафиолетового (УФ) света наиболее широко при­меняются люминесцентные, галогенные и металлогалогенные лампы.

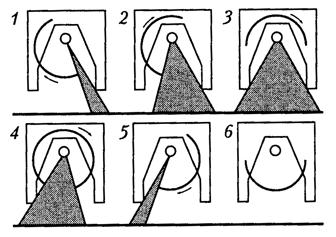

В некоторых копировальных установках экспонирование осу­ществляется в динамическом режиме, при котором перемеща­ется монтаж из фотоформы и формной пластины или вращаю­щийся цилиндрический затвор постепенно открывает и закры­вает доступ света к монтажу. На рис. 15.1 приведена схема рабо­ты такого затвора (цифрами обозначена последовательность выполнения процедуры экспонирования, обеспечивающего практически идеальную равномерность освещенности).

Рис. 15.1. Вращающийся затвор копировальной установки

В контактно-копировальных и экспонирующих установках для плотного прижима светочувствительного материала к опор­ной поверхности (плоской или цилиндрической) и создания плотного контакта между фотоформой и светочувствительным материалом (фотоматериалом, офсетной или фотополимерной пластиной) широко применяются вакуумные прижимы.

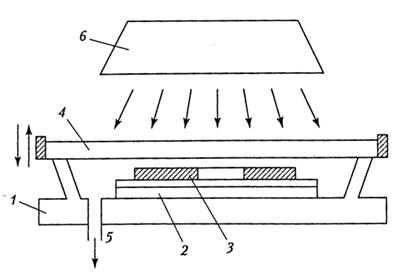

На рис. 15.2 представлена принципиальная схема контакт­но-копировальной установки. Экспонирование осуществляется облучателем б после того, как на резиновый коврик 1 последо­вательно уложены формная пластина 2 светочувствительным слоем вверх и фотоформа 3 эмульсионным слоем вниз, опущено покровное стекло 4 и с помощью вакуумной системы 5 создан плотный контакт между стеклом 4, фотоформой 3, пластиной 2 и опорной поверхностью коврика 1.

Рис. 15.2. Схема копировальной рамы

Для охлаждения источников света, которые из-за своей мощ­ности в процессе работы нагреваются, используются вентиля­ционные системы. Вентиляционные системы применяют так­же для охлаждения формных пластин, особенно фотополимерных, при их экспонировании, которое может длиться несколько минут.

Основными параметрами технической характеристики кон­тактно-копировальных и экспонирующих установок являются:

- максимальный формат копируемых пластин;

- максимальная суммарная толщина пластины и фотоформы;

- освещенность по­верхности (в центре) покровного стекла или пленки;

- неравномер­ность освещенности поверхности покровного стекла или плен­ки;

- ток и мощность источника излучения.

В настоящее время используются контактно-копировальные установки полуавтоматического, поточного и автоматического принципа действия, а также копировально-множительные ус­тановки.

Полуавтоматические контактно-копировальные установки можно разделить на два основных типа с верхним и с нижним расположением облучателя.

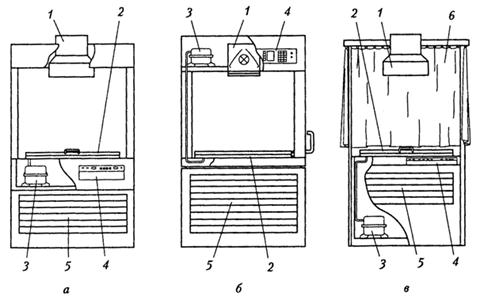

Варианты схем построения контактно-копировальных уста­новок с верхним расположением облучателя (первый тип) и од­ной копировальной рамой представлены на рис. 15.3.

Рис. 15.3. Принципиальные схемы контактно-копировальных установок с верхним расположением облучателя:

1 - облучатель; 2 - копировальная рама; 3 - вакуумный насос; 4 - пульт управления; 5 - выдвижные ящики; 6 - занавес для защиты от УФ-излучения

Второй тип построения полуавтоматических контактно-ко­пировальных устройств предполагает расположение источни­ка света в нижней части установки. Некоторые фирмы производят контактно-копировальные ус­тановки этого же типа, но с двусторонней поворотной рамой. При работе с таким оборудованием оператор размещает экспонируемый материал изображением вверх, после чего зак­рывает его рамой с кварцевым стеклом, фиксируя в закрытом положении с помощью специальной рукоятки.

Контактно-копировальная установка поточного типа состоит из трех последовательно соединенных модулей: модуль подачи фотоформы и пластины в зону экспони­рования; экспонирующий модуль; модуль отделения и вывода фотоформы и формной пластины. Работа на установке этого типа

Для крупных полиграфических предприятий с большим объе­мом работ по изготовлению офсетных печатных форм целесооб­разно использовать автоматические контактно-копировальные установки.

При печатании художественных открыток, этикеток и другой малоформатной продукции на печатной форме обычно разме­щают большое число одинаковых изображений. для изготовле­ния таких печатных форм служат копировально-множительные установки, на которых производят многократно копирование од­ной и той же фотоформы на формную пластину. Кроме точного взаимного расположения все полученные копии должны быть идентичными по технологическим параметрам. Использование копировально-множительных установок исключает необходи­мость изготовления большого числа одинаковых фотоформ и их монтажа. Это улучшает качество продукции и увеличивает про­изводительность труда.

Фотоформу приклеивают к стеклу эмульсионным слоем вниз так, чтобы она находилась в непосредственном контакте с ко­пировальным слоем. Фотоформу точно размещают на монтаж­ной раме при помощи приспособления, снабженного конт­рольными лупами. После установки монтажной рамы в гнездо каретки и определения экспозиции оператор, последовательно переводя каретку с рамой и облучателем из одного положения в другое, производит необходимое число копировок. Перемещение каретки и установка ее в заданные положения требуют от опе­ратора большого внимания и не исключают появления ошибок. Поэтому в настоящее время используются копировально-мно­жительные установки с программным управлением, что упро­щает выполнение копировально-множительных работ, позволя­ет оператору одновременно обслуживать две установки и более.
