Построение окружностей

Для построения окружности применяется команда КРУГ, вызвать которую можно следующими способами:

Панель Рисование:

Меню "Рисование": " Круг "

Командная строка: Круг

После вызова команды в командной строке появляется подсказка:

Центр круга или [3Т (Три точки)/2Т (Две точки)/ККР (кас кас радиус)]: Указать точку или ввести параметр

В квадратных скобках появляется список опций, которые определяют построение окружности.

Опции построения окружностей:

1. Центр и радиус (по умолчанию)

2. Центр и диаметр

3. Три точки (рис. 2.4 в, 2.5)

4. Две точки (рис. 2.4 б)

5. Две точки касания и радиус (рис. 2.4 г. рис.2.7)

6. Три точки касания (рис.2.6)

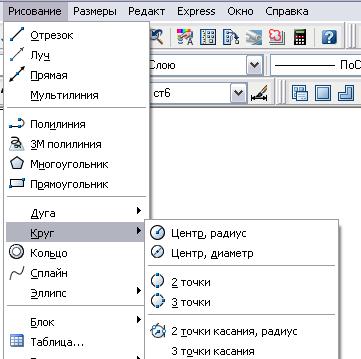

Для того чтобы продолжить выполнение команды, надо выбрать необходимые опции. Их можно выбрать в выпадающем списке опций, вызванных из меню Рисование → Круг, в экранном меню или в контекстном меню (рис.2.3)

Рис. 2.3

Примеры построения окружности.

Рис.2.4

а) б) в) г)

Рис. 2.5 Рис. 2.6
