Свободно-поршневой генератор газа

Это разновидность комбинированных двигателей, у которых поршневая машина является генератором горячего газа используемого в газовой турбине для совершения полезной работы. СПГГ работает по циклу Дизеля.

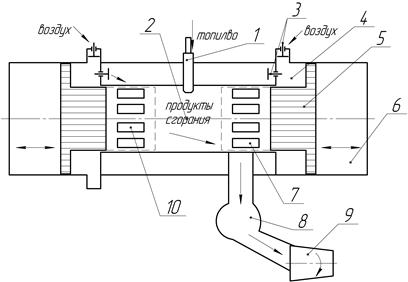

1 – топливная форсунка; 2 – камера сгорания; 3 – впускные клапана; 4 – компрессорная полость; 5 – поршень; 6 – буферная полость; 7 – выпускные окна; 8 – ресивер; 9 – турбина; 10 – впускные окна.

Принцип действия.

1) Воздух из атмосферы вследствие разряжения на обратном ходе поршня поступает в компрессорную полость;

2) Из компрессорной полости воздух вытесняется в камеру сгорания и сжимается за счет энергии газа в буферной полости;

3) Через форсунку в КС впрыскивается топливо и самовоспламеняется от сжатия;

4) Горячие газы под давлением поступают на турбину, расширяются и совершают полезную работу.

Показатели работы СПГГ.

Мощность газовой турбины:

– температура газа перед турбиной;

– расход газа;

– давление окружающей среды;

– давление газа перед турбиной;

– теплоемкость газа.

, – расходы воздуха и топлива;

– число ходов поршня в минуту;

– плотность на входе;

– коэффициент наполнения компрессорной полости;

– площадь компрессорной части поршня;

– ход поршня;

– цикловая подача топлива.

– индикаторная мощность поршневой части;

– мощность механических потерь;

– индикаторная мощность компрессорной части.

Преимущества:

1) Небольшая масса установки;

2) Хорошая уравновешенность;

3) Возможность работы на тяжелых сортах топлива.

Недостаток:

1) Повышенный удельный расход топлива (пониженный КПД).
