Перекрытия и покрытия объемно-блочных зданий

Связи между блоками.

Схемы передачи вертикальных нагрузок на несущие объемные блоки.

Объемно-блочное здание рассматривается как система заделанных в фундамент консолей, состоящих из поставленных друг на друга блоков, объединенных связями с определенной податливостью. Несущие объемные блоки опираются друг на друга так, что вер­тикальная нагрузка передается на них или по контуру, или по двум противоположным сторонам, или па углам. Способ опирания блоков друг на друга предопределяет характер работы конструкций здания под нагрузкой.

При одирании по контуру и по двум противоположным сторонам через растворный шов образуется конструктивная схема крупнопанельного здания здания с несущими стенами, работающими на сжа­тие; при опирании на углы через растворный шов в опорных угловых частях блока - с несущими стенами, работающими в сво­ей плоскости на изгиб.

Объемные блоки, устанавливаемые друг на друга столбами, соединяются друг с другом при помощи гибких (обычные условия строительства) или жестких связей (особые условия строи­тельства, а, именно, большие ветровые нагрузки и высота зда­ний более девяти этажей, сейсмические воздействия ит.д.).

При гибких связях объемные блоки, работающие как отдельностоящие столбы, соединяются между собой во верху в углах накладками из полосовой стали толщиной 6-8 мм или арматурных стержней Ф 10-12 мм на сварке по закладным деталям.

При жестких связях вертикальные столбы из блоков соединены жесткими горизонтальными дисками перекрытий в уровне потолоч­ных плит или объемных блоков. По вертикали столбы блоков соединены между собой упругоподатливыми связями, выполняемыми в виде вертикальных железобетонных стоек со шпонками, получаемыми и результате замоноличивания вертикальных колодцев с расположенной в них арматурой.

Аксонометрия жестких и гибких связей, а также план связей между

блоками приведены на рис. 5.49.

Особенностью перекрытия ОБЗ является то, что оно - акусти­чески неоднородное и состоит из двух элементов - плит потолка и пола - с воздушным зазором между ними, что сказывается поло­жительно на звукоизоляционных характеристиках перекрытия.

Из двух плит - потолка и пола - одна всегда будет ребристой. Плита потолка проектируется ненесущей, и поэтому она и плита пола не контактирует между ними обязательно предусматривает­ся зазор, всегда больший, чем максимальный допустимый прогиб плиты пола.

В блоке типа "стакан" плита потолка подвешивается к гото­вому блоку. В блоке типа "колпак" плита пола может быть под­вешено внутри блока

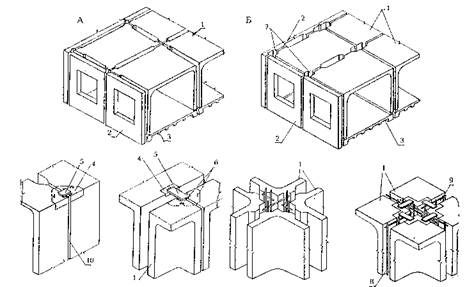

Рис.5.49. Системы связей между объемными блоками:

А – гибкие для обычных условий строительства; Б – для строительства в сложных

инженерно-геологических и сейсмических условиях; 1 – блок типа «колпак»; 2 –

приставная панель; 3 – ребристая панель пола объемного блока; 4 – закладная

деталь; 5 – связевая стальная накладка; 6 – подъемная петля; 7 – полость со

шпоночным рифлением граней; 8 – арматурный каркас; 9 – бетон

замоноличивания; 10 – цементный раствор

(соединения закладных деталей блока и плиты - на сварке), либо блоки могут опираться друг на друга ребро плиты поле.

При блочно-панельной конструктивной схеме в промежутках между объемными блоками предусматриваются плоские плиты пе­рекрытий, опирающиеся на консоли объемных блоков, приставные панели, консоли плит пола соседних объемных блоков. Основным правилом при проектировании такого перекрытии является обеспе­чение совпадения отметок частых полов объемно-блочной и панель­ной частей здания.

Покрытия объемно-блочных зданий (рис.5.50) могут выполняться аналогично покрытиям крупнопанельных зданий или из объемных бло­ков чердачных покрытий. Наиболее прогрессивными конструкциями покрытия являются объемнее блоки теплого черпака. Доборными конструкциями к теплому чердаку являются: блоки лотковые, вентшахты, блоки машинного отделения лифта. Объемный блок теплого чердака представляет собой блок-колпак со вставленной в него плитой пола. Высота блока соответствует нормативной высоте чердака. Особое внимание уделяется заделке стыков между бло­ками.

б)

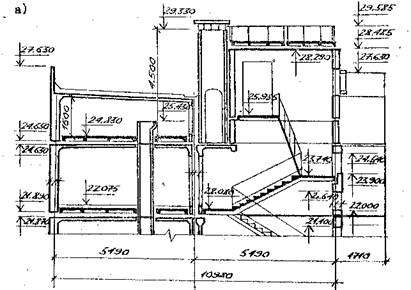

Рис.5.50. разрез и план кровли ОБЗ:

а – верхняя часть поперечного разреза девятиэтажного объемно-блочного

здания (покрытие – теплый чердак из объемных блоков); б – план кровли этого же

дома (покрытие – теплый чердак с рулонной кровлей).
