Штифты

Штифтовые соединения получили широкое распространение в промышленности и применяются для фиксирования соединяемых деталей относительно друг друга. Штифты устанавливаются в совместно обработанные (развёрнутые) отверстия обеих деталей. Штифты позволяют при необходимости разъединения деталей повторную сборку с сохранением точности их расположения.

Штифты подразделяют на цилиндрические и конические (< 1:50), с наружной или внутренней резьбой на их концах или без неё, с насечкой на посадочных поверхностях или без неё, пружинные и т.п.

Конические штифтовые соединения проще в изготовлении и допускают неоднократную разборку и сборку изделия. В этих случаях штифты в одну из деталей устанавливают с натягом, в другую- с зазором.

Основным типом является цилиндрические штифты (ГОСТ 3128- 70^*), которые служат для крепления на осях и валах тел вращения и для фиксирования взаимного положение детали на плоскости или по цилиндру (рис. 5.23).

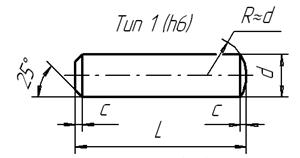

Рис. 5.23 Штифты цилиндрические и виды его исполнения

Если нельзя просверлить сквозное отверстие при соединении деталей, то применяют штифт конический с резьбовой цапфой (ГОСТ 3128-70^*). В этом случае в комплект соединения помимо штифта входят шайба и гайка, которые служат для вынимания штифта при разборке соединения.

Штифты пружинные (ГОСТ 14229-78), изготовляют из пружинной листовой стали путём загиба или из трубок с последующим разрезанием вдоль образующей, применяют для закрепления на осях и валах тел вращения или для соединения деталей по плоскости.

Примеры обозначения:

Штифт 10´60 ГОСТ 3128- 70, где штифт цилиндрический I исполнения (не указывают, определяющий поле допуска h6), 10- диаметр штифта, 60- длина, закаленный штифт из стали 45. Штифт 2.10´60 ГОСТ 3129-70, конический штифт, 2- тип штифта (определяющий поле допуска h11), 10- диаметр штифта d₁^*, 60- длина.

Отверстия под штифты сверлят в соединяемых деталях одновременно, как правило, с последующим развертыванием. Поэтому размеры отверстий указывают только в сборочных чертежах, на чертежах же деталей их не указывают. Выборочные стандарты на штифты и их наименования приведены в таблице 5.7.

Таблица 5.7

Штифты

Наименование стандартов	Эскиз	Номер стандарта
конические с внутренней резьбой		ГОСТ 9464- 70*
конические с резьбовой цапфой		ГОСТ 9465- 70*
цилиндрические		ГОСТ 3128- 70*
цилиндрические насеченные		ГОСТ 10773- 93
конические		ГОСТ 3129- 70*
пружинные		ГОСТ 14229- 78

Соединения труб в трубопроводах при помощи резьбы, без применения крепёжных деталей (болта, винта и т.д.) имеет в технике обширное применение. Часто трубы соединяют между собой специальными деталями, называемыми фитингами; они применяются в случаях, когда один конец трубы непосредственно соединять при помощи резьбы, с другим концом второй трубы не представляется возможным.

Примеры обозначения:

Угольник 40 ГОСТ 8946-75^*, где необходимо читать: угольник прямой не оцинкованный с D_у 40.

Угольник 0-40×32 ГОСТ 8949-75^*, где необходимо читать: тройник переходной оцинкованный с D_у 40×32.

Крест 0-25 ГОСТ 8951-75^*, где необходимо читать: крест прямой оцинкованный с D_у 25.

Выборочные стандарты на фитинги приведены в таблице 5.8.

На рис. 5.24 представлены различные формы фитингов.

Таблица 5.8

Фитинги

Наименование стандартов	Эскиз	Номер стандарта
Муфта прямая короткая		ГОСТ 8954-75*
Муфта прямая длинная		ГОСТ 8955-75*
Муфта переходная		ГОСТ 8957-75*

Окончание таблицы 5.8

Наименование стандартов	Эскиз	Номер стандарта
Ниппели двойные		ГОСТ 8958 -75*
Кресты переходные		ГОСТ 8953-75*
Футорки		ГОСТ 8960-75*
Угольники прямые		ГОСТ 8946-75*
Тройники переходные		ГОСТ 8940-75*
Кресты прямые		ГОСТ 8951-75*

	а)
		б)

	в)

	г)
		д)

Рисунок 5.24 Фитинги

а – конец трубы; б – муфта прямая; в – тройник переходной;

г – муфта переходная; д – угольник.
