Параллельная – коллекторы трассируют параллельно или под небольшим углом к оси водоема и перехватываются главным коллектором в направлении перпендикулярном к оси водоема. Применяется при резком падении уклона местности к реке.

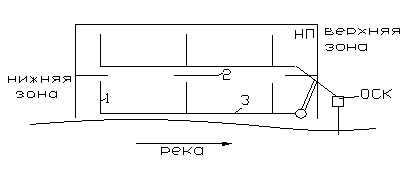

Пересеченная – коллекторы трассируют перпендикулярно оси водоема и перехватывают главным коллектором, уложенном в пониженном месте параллельно реке. По главному коллектору сточная вода подается на ОСК. Применяют при плавном падении рельефа к реке и наличии ОСК.

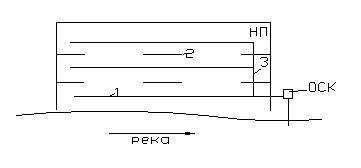

Перпендикулярная – коллекторы трассируют перпендикулярно оси водоема, применяется при уклоне рельефа к водоему и отсутствии очистки (ОСК).
4) Зонная схема – территория разбивается на несколько зон: с верхней зоны стоки на ОСК отводятся самотеком; с нижней – перекачивается НС. В каждой зоне трассировка сетей проводится по одной из вышеперечисленных схем. Применяется при пересеченном рельефе, когда с какой-то части территории невозможно отвести стоки самотеком.

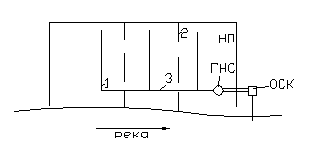

5) Радиальная схема – отличается от зонной тем, что очистка осуществляется на нескольких очистных станциях. Применяют при сложном рельефе местности.
Схемы канализования.
1) Перпендикулярная
2) Пересеченная
3) Параллельная
4) Зонная
5) радиальная
1 – коллектор канализования
2 – границы бассейнов канализования
3 – главный коллектор
НС – насосная станция
ГНС – главная насосная станция
ОСК – очистные сооружения канализации
НП – населенный пункт
Трассировка уличных коллекторов
Различают три схемы трассировки:

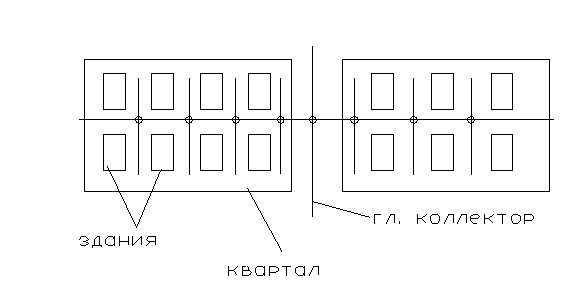

1) объемлющая трассировка – уличные сети опоясывают каждый квартал со всех четырех сторон.
Применяют при плоском рельефе и больших площадях кварталов.
2) Трассировка по пониженной стороне квартала – уличные сети прокладываются лишь в пониженной части обслуживаемого квартала.
Применяется при значительном уклоне местности (>= 0,007).
3) Черезквартальная трассировка – уличные сети прокладываются внутри кварталов. Эта схема позволяет значительно сократить протяженность сети, но усложняют ей эксплуатацию
Глубина заложения трубопроводов наружной канализации (т.е. глубина заложения лотка трубы) назначается руководствуясь тремя условиями:
1)- предохранения сточных вод в трубах от замерзания [h=hпром-0,3 (при Д<500 мм) или h=hпром -0,5 (при Д>500 мм)];
2)- защиты труб от механических повреждений (h – не менее 0,7 м от верха трубы);
3)- возможности присоединения внутриквартальных сетей (определяется расчетом ). Т.е. уличная сеть должна проходить не выше внутриквартальной сети.
Если канализационная сеть пересекает реки, железные или автодороги, то в мете пересечения с ними устраиваются дюкеры. Дюкеры прокладываются в две нитки (т.е. два параллельных трубопровода). Устраивается аварийный выпуск. У дюкера имеется верхняя и нижняя камеры.
Схема дюкера
При пересечении оврагов, выемок – пересечение выполняют по эстакаде (мосту). Как правило, это самотечные линии.
Устройство канализационной сети.
Минимальный диаметр труб наружной канализационной сети 200мм.
Для устройства сети применяют трубы напорные и безнапорные:
- керамические раструбные длинной 1000-1200 мм ГОСТ 286-82 Ду 150-600 мм. внутренняя поверхность покрывается глазурью, что придает трубам твердость, гладкость, водонепроницаемость.
- бетонные, железобетонные – изготавливают из бетона марки не ниже 300 и диаметром от 10 мм до 2,5 м.
- асбестоцементные безнапорные – диаметром 150-600 мм, длиной 3 и 4 м ГОСТ 1839-80.
Соединение труб – муфтовое или раструбное с уплотненными кольцами или зачеканкой с устройством замков
Трубы большого диаметра (до 4 м) – называются коллекторы и выполняют из сборных железобетонных элементов.
Для осмотра и прочистки канализационной сети на них устанавливают смотровые колодцы: линейные, перепадные, поворотные, конструкцию которых мы уже рассматривали.
Для перекачки сточных вод устраивают насосные станции. НС оборудуются фекальными насосами и решетками для задержания крупных отбросов, которые устанавливаются на подводящем лотке или коллекторе.
Уже знаем, что сточные воды по своему происхождению могут быть бытовые, производственные и ливневые.
Городские сточные воды – это смесь бытовых и производственных сточных вод.
Сточные воды очень разнообразны по составу, а по природе загрязнений подразделяются на:
- органические, минеральные и биологические.
Минеральные загрязнения – песок, глина, шлаки, растворы солей, кислот, щелочей, минеральные масла.
Биологические загрязнения – бактерии, вирусы, грибы, яйца гельминтов и т.д.
Органические загрязнения – остатки плодов растений, бумага, физиологические выделения людей, остатки животные тканей, клеевые вещества, органические кислоты, жиры и т.д.
Сточные воды могут содержать:
- нерастворенные
- коллоидные
- растворенные загрязнения.
Показатели, оценивающие сточные воды.
К важнейшим показателям относятся:
- температура сточных вод
- запах (баллы) – характеризует наличие тех или иных производственных примесей (фекальный, болотный, хлорный и т.д.)
- окраска – интенсивность окраски говорит о производственных примесях (серая - хоз-бытовые стоки)
- рН среды – влияет на биохимическую очистку и должна быть в интервале 6,5-9,5 в стоках, поступающих на ОСК
- прозрачность (см) – характеризует загрязнение стоков нерастворимыми и коллоидными примесями
- взвешенные вещества (мг/л) – показывает количество нерастворимых примесей
- вещества производственного происхождения – ионы тяжелых металлов (Fe, Cr, Co, Zn и т.д.), нефтепродукты, СПАВ, красители, бор, мышьяк и т.д.
- БПК – биологическая потребность в кислороде, мг/л – показывает степень загрязнения сточной воды органикой, которая может быть удалена биологическим путем (с помощью микроорганизмов) – легко окисляемая органика. Иначе – сколько кислорода понадобится микроорганизмам, чтобы переработать органику, находящуюся в сточной воде. Определяют потребность в кислороде за 5 и за 20 суток – соответственно БПК5 и БПК20.
- ХПК – химическая потребность в кислороде. Смысл этого показателя: ХПК – это количество кислорода, которое потребовалось бы на окисление всех органических веществ (легко и трудно окисляемых), находящихся в сточной воде.
- биогенные элементы – соединения азота, фосфора и углерода – они необходимы для жизнедеятельности микроорганизмов.
- санитарно-бактериологические показатели:
· Коли-титр – объем воды в см3 (л), в котором содержится 1 кишечная палочка.
· Коли-индекс – число кишечных палочек в 1 л воды
· Содержание яиц гельминтов.
Условия спуска сточных вод в водоем
В целях охраны водоемов сточные воды могут сбрасывать в них только с определенной концентрацией загрязнений. Эти нормы называются ПДК (Предельно-допустимая концентрация вредного вещества).
Водоем – это своеобразный мир с установившемся биоценозом: рыбы, животные, водоросли, водные растения, микроводоросли, планктон, микроорганизмы. В водоеме происходят химические, физические и биохимические процессы, в результате чего, вода водоема имеет какие-то определенные свойства. Если сбросить неочищенную сточную воду – нарушится этот биоценоз, изменится качество воды. Поэтому и нормируют сбросы сточных вод.
Различают водоемы:
- питьевого и культурно-бытового водопользования;
- рыбохозяйственного 1 и 2-ой категории.
Для каждого вида водоёма устанавливаются свои значения ПДК. Норматив ПДК разработан для всех возможных веществ, поступающих в водоемы. (Это порядка1000 веществ).
Контроль ПДК производится в расчетном створе, который определяется в зависимости от вида и назначения водотока. Величина ПДК рассчитывается и зависят от расхода воды в водоеме, его гидрологических характеристик (скорости течения, глубины, извилистости русла), количества сточной воды, сбрасываемой в водоем.
Степень очистки сточных вод и состав ОС устанавливают исходя из характеристики водоема (расход реки, скорость течения, ширина, глубина реки), количества и качества спускаемых в него сточных вод.
