Их принцип действия основан на зависимости электрической емкости конденсатора от размеров, взаимного расположения его обкладок и от диэлектрической проницаемости среды между ними.

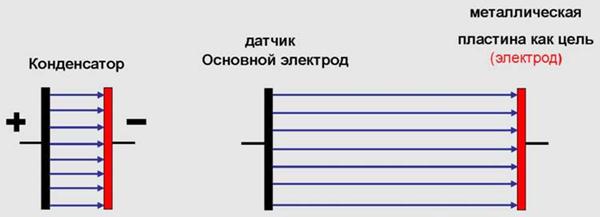

В принципе емкостной датчик представляет собой растянутый конденсатор

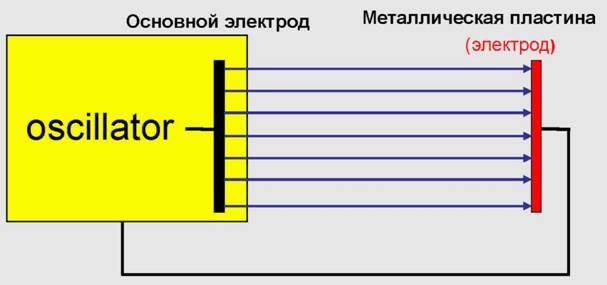

Растянутые электроды конденсатора подключены к осциллятору
- большое расстояние между электродами;
|
а) датчик не активен
- с помощью осциллятора генерируется электростатическое поле на электродах;
- результат: емкость увеличивается из-за воздуха с высокой диэлектрической постоянной, осциллятор дает сигнал с маленькой амплитудой:
б) датчик включен
- в зону датчика помещен металлический объект или меняется расстояние между пластинами-электродами:
в) датчик активен: металлический объект, перемещение
- амплитуда сигнала увеличивается, когда меняется сопротивление между пластинами или изменяется расстояние между ними.
Преимущества емкостных датчиков:
|
|
|
- бесконтактность;
- простоту и компактность конструкций;
- малый размер и вес;
- способность функционировать в широких рабочих пределах;
- высокая чувствительность к перемещениям (способность определять перемещения до 10–14 м);
- малое время срабатывания;
- отсутствие гистерезиса;
- малая инерционность измерений;
- температурная стабильность, практически полное отсутствие сигнальных шумов;
- малое энергопотребление и отсутствие потерь мощности вследствие самонагрева.
