Цементит

Эвтектическая реакция,

Предел растворимости в углерода в аустените,

Эвтектоидная реакция,

Предел растворимости углерода в феррите,

Эвтектоидная реакция.

Переход гамма в альфа,

Эвтектика,

Плавление цементита,

Переход альфа в гамма,

Пиретектика,

2. Разбиваем по горизонтали, наносим 5 концентраций.

0,1; 0,5 - границы области жидкость + феррит,

3. Проводим 3 горизонтальные линии.

1) Н J B при 1500C от 0,1 до 0,5%. Перитектическая реакция:

L + Ф → А

2) E C F при 1147С от 2,14 до 6,67%. Эвтектическая реакция:

L → A + Ц

3) P S K при 727С от 0,02 до 6,67%. Эвтектоидная реакция:

А → Ф + Ц

4) Проводим наклонные линии.

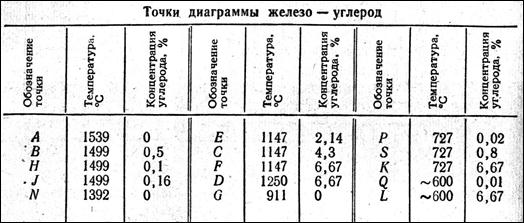

Координаты точек диаграммы

5) Обозначаем фазы.

Необходимо запомнить самые важные линии на диаграмме

А1 – линия РSK (727), распад аустенита

А2 – линия МО (768), магнитное превращение

А3 – линия GS, предел растворимости Ф в А

Ас – линия SЕ, предел растворимости Ц в А
