Устойчивость усилителей с обратной связью

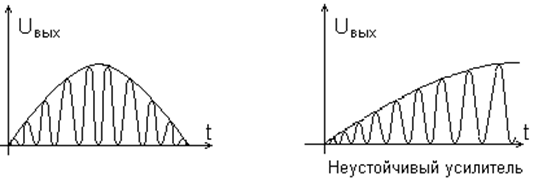

Устойчивость усилителя – его способность возвращаться в исходное состояние после снятия сигнала с его входа.

Усилители с отрицательной обратной связью возбуждаться не должны, но на высоких и низких частотах могут появляться дополнительные фазовые сдвиги, которые
превращают отрицательную обратную связь в положительную, при которой возможно самовозбуждение.

Это приводит к необходимости исследовать усилитель на устойчивость. Наиболее удобным критерием устойчивости является критерий Найквиста, он позволяет судить об устойчивости усилителя с отрицательной обратной связью по частотным характеристикам его петлевого усиления, т.е. усилителя без обратной связи.

Н_(jw) - петлевое усиление

H_(jw)=K_(jw)β_(jw)=Re[H_(jw)]+jIm[H_(jw)]

Для исследования усилителя на устойчивость строят годограф.

Критерий Найквиста:

Усилитель устойчив, если годограф его петлевого усиления не охватывает точку [1,j0].

Исследование на устойчивость можно проводить по логарифмическим амплитудным и фазовым частотным характеристикам петлевого усиления. Усилитель устойчив, если на частоте w, на которой j=-p, ордината логарифмической амплитудно-частотной характеристики петлевого усиления отрицательна.
