Алгоритмы и блок-схемы

Основные элементы блок-схем

Название Обозначение Содержание
Процесс Обработка информации
Принятие решения Проверка истинности условия
Передача данных Ввод или вывод информации
Пуск остановка Начало или конец программы
Модификация Организация цикла (Заголовок цикла)

Задание 1 (выберите 1 вариант ответа).

В блок схеме, внутри данного символа (блока) следует написать:

1) Вывести X 2) X=X+1
3) Конец программы 4) Х>Y

Задание 2 (выберите 1 вариант ответа).

В блок схеме, внутри данного символа (блока) следует написать:

1) Вывести X 2) X=X+1
3) Конец программы 4) Х>Y

Задание 3 (выберите 1 вариант ответа).

В блок схеме, внутри данного символа (блока) следует написать:

1) Вывести X 2) X=X+1
3) Конец программы 4) Х>Y

Задание 4 (выберите 1 вариант ответа).

В блок схеме, внутри данного символа (блока) следует написать:

1) Вывести X 2) X=X+1
3) Конец программы 4) Х>Y

Задание 5 (выберите 1 вариант ответа).

Символом в блок-схемах обозначается …

1) начало/конец алгоритма 2) логическое выражение
3) ввод/вывод данных 4) условный оператор

Задание 6 (выберите 1 вариант ответа).

Установите соответствие представленным на рисунке фрагментов алгоритма, соответствующим структурам.

циклическая линейная разветвляющаяся циклическая

с предусловиемс постусловием

Задание 7 (выберите 1 вариант ответа). Дана блок-схема:

После исполнения алгоритма значение переменной S равно …

1) 13 2) - 3 3)   4)

Задание 8 (выберите 1 вариант ответа). Дана блок-схема:

После исполнения алгоритма значение переменной х присваивается значение …

1) 5 2)   3)   4)

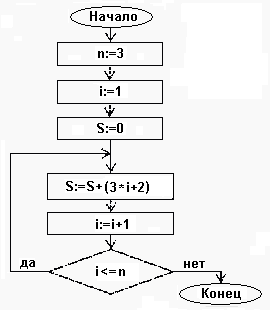

Задание 9 (выберите 1 вариант ответа). Дана блок-схема:

После исполнения алгоритма значение переменной S равно …

1) 24 2)   3)   4)

Задание 10 (выберите 1 вариант ответа). Дана блок-схема:

После исполнения алгоритма значение переменной i примет значение …

1) 9 2)   3)   4)

Задание 11 (выберите 1 вариант ответа).

Вася действует по следующему алгоритму:

Шаг 1. Пройти 10 м прямо.

Шаг 2. Повернуть направо.

Шаг 3. Повторить шаги 1-2, пока не будет пройдено всего 50 м.

Шаг 4. Остановиться.

После выполнения шага 4 расстояние до точки, от которой Вася начал свое движение, составит …

1) 10 м 2) 0 м 3) 60 м 4) 10√2 м
