Принципы построения корректирующих кодов

Лекция 34.

Схема включения кодера и декодера корректирующего кода в систему передачи дискретных сообщений двоичными кодами по­казана на рисунке. На вход кодера поступает последовательность двоичных символов , представляющих собой безызбыточ­ные кодовые комбинации , соответствующие знакам сообщения. В процессе кодирования кодовые комбинации значности пре­образуются в -разрядные кодовые комбинации , т. е. кодер вводит в безызбыточные ко­довые комбинации проверочных символов.

Принятая кодовая комбинация может в любом символе отличаться от переданной в результате воздейст­вия ошибок, возникающих на выходе дискретного канала связи. Поэтому каждый из ее символов обозначается со штрихом. В де­кодере при избыточном кодировании появляется возможность об­наружения и исправления этих ошибок. Для реализации этой воз­можности, все кодовые ком­бинации корректирующего кода разбиваются на разрешенные и запрещенные. На выходе кодера формируются и далее передаются по дискретному каналу только разрешенные кодовые комби­нации. Переход их в запрещенные под действием ошибок является необходимым условием для обнаружения и исправления ошибок. Поэтому главная задача построения любого корректирующего ко­да — разбиение всех кодовых комбинаций на разрешенных и запрещенных, так чтобы обеспечить заданную коррек­тирующую способность кода. В общем случае это достаточно слож­ная задача, решаемая различным образом в зависимости от тре­бований к декодеру: необходимо обнаруживать или исправлять ошибки.

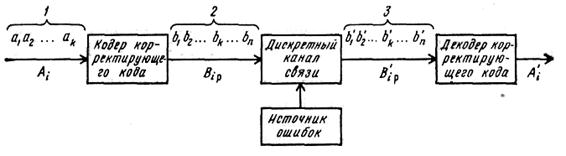

Рисунок. Структурная схема включения кодека корректирующего кода:

1 – входная последовательность двоичных символов; 2 – закодированная последователь­ность двоичных символов; 3 – закодированная последовательность

двоичных символов с ошибками.

Декодирование с обнаружением ошибок. Ме­тодика обнаружения ошибок при декодировании достаточно проста: принятая кодовая комбинация поочередно сравнивается со все­ми разрешенными, и если она не совпадает ни с одной из них, то выносится решение о наличии ошибок.

Для обнаружения ошибок кодовое расстояние между любыми двумя разрешенными кодовыми комбинациями должно быть дос­таточным для того, чтобы при изменении одного или нескольких символов в них под воздействием ошибок не возникала снова раз­решенная кодовая комбинация. Следовательно, для обнаружения ошибок кратности кодовое расстояние должно быть хотя бы на единицу больше кратности обнаруживаемых ошибок .

Декодирование с исправлением ошибок. В ко­дах с исправлением ошибок предъявляются более жесткие требо­вания к расстоянию между разрешенными кодовыми комбинация­ми. Исправление ошибок возможно также только в том случае, когда переданная разрешенная кодовая комбинация переходит в запрещенную. Решение о том, какая кодовая комбинация переда­валась, производится в декодере на основании сравнения принятой запрещенной комбинации со всеми разрешенными. Принятая ко­довая комбинация отождествляется с той из разрешенных, на ко­торую она больше всего похожа, т. е. с той, от которой она отли­чается меньшим числом элементов. Согласно этому правилу, для исправления ошибок кратностью необходимо, чтобы запре­щенная кодовая комбинация, получаемая при -кратных ошиб­ках, оставалась ближе к истинной, чем к любой другой разрешен­ной комбинации.

Эти соотношения являются основными для опреде­ления корректирующей способности кода, так как позволяют при заданном расстоянии определять кратность обнаруживаемых и исправляемых ошибок. Так, если «соседние» разре­шенные кодовые комбинации находятся на кодовом расстоянии , то при ошибках кратности четыре и меньше любая разре­шенная комбинация не может перейти в другую разрешенную и факт наличия ошибок легко обнаруживается. Исправляться могут только одно- и двукратные ошибки, так как уже при трех ошибках полученная запрещенная кодовая комбинация окажется ближе к другой разрешенной. Сказанное иллюстрируется диаграммой на рисунке.

Расстояние между разрешенными кодовыми комбинациями условно показано в виде прямых, на которых через интер­вал отложены запрещенные кодовые комбинации, отличаю­щиеся в 1... 4 символах от разрешенных. Штрихами изображена зона, окружающая каждую раз­решенную кодовую комбинацию. При декодировании кодовые ком­бинации, попадающие в эту зо­ну, отождествляются с разрешен­ной. Трехкратная ошибка в (отмечено стрелкой) переводит эту комбинацию в зону и при декодировании будет решено, что передавалась (ошибки не ис­правлены).

Геометрическое представление исправления ошибок корректирующим ко­дом
