Дельные вещи предназначены для закрытия отверстий в конструкциях корпуса и обеспечения нормальных условий обитаемости (лацпорты, металлические двери, сходные люки, иллюминаторы, горловины, трапы и так далее).
Иллюминаторы служат для естественного освещения и вентиляции помещений. Иллюминаторы расположенные вблизи ватерлинии – круглые глухие (не открывающиеся) с прочными стальными штормовыми крышками. Выше расположенные иллюминаторы (створчатые) могут быть открывающиеся со штормовыми крышками или без них. Непроницаемость иллюминаторов и штормовых крышек обеспечивается резиновыми прокладками. Квадратные иллюминаторы устанавливаются на стенках рубок.
Рис.70. Горячев и Подругин.
Сходные люки служат для доступа людей в подпалубные помещения. Форма люка прямоугольная, овальная, круглая. Непроницаемость обеспечивается прокладкой уложенной по контуру люка и обжатием с помощью барашковых задраек (рис.6.48).

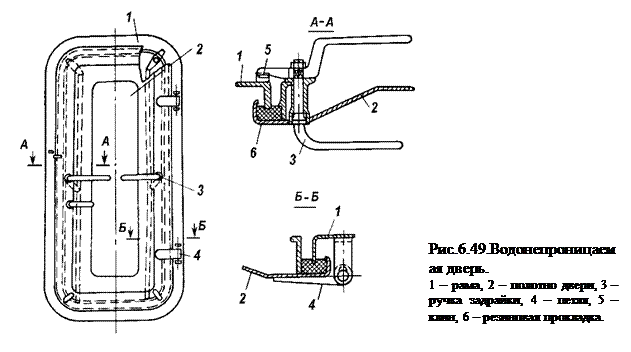

Водонепроницаемые двери устанавливают на водонепроницаемых переборках, стенках надстроек и рубок, шахте МО и т.д. выше палубы переборок. Они имеют уплотнение, непроницаемость обеспечивается поворотными ручками задраек и клиньями (рис. 6.49).
| | | | | |
| |
| | Рис.6.48.Сходный люк.
1 – полотно крышки с резиновой прокладкой, 2 – комингс, 3 – подъёмное пружинное устройство, 4 – упоры,, 5 – откидной болт с барашковой задрайкой,6 – ограничитель, 7 – стопор откидного болта, 8 – мягкая защита от ударов.
| |
|
|
| | |
Клинкетные двери устанавливаются для прохода через водонепроницаемые переборки ниже палубы переборок (например между МО и туннелем гребного вала). Стальное литое полотно двери перемещается в специальных направляющих с помощью гидропривода или валикового привода с управлением выше палубы переборок (с целью обеспечения управления в случае затопления помещений). Уплотнение достигается точной пригонкой рамы двери к направляющим и их плотным прижатием благодаря клиновой форме (рис.6.50.)
Горловины служат для доступа в цистерны, коффердамы и другие отсеки. (рис.6.51)
| | | |
| |

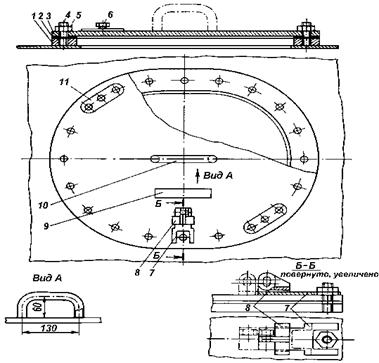

| | Рис.6.51.Горловина.
1 – привариш, 2 – прокладка, 3 – крышка, 4 – шпилька, 5 – гайка, 6 – отжимной болт, 7,8 – стопор гайки, 9 – указатель цистерны, 10 – ручка, 11 – наварыш отжимного болта.
| |
|
Трапы служат для перехода с одного уровня на другой. Трапы бывают наклонными и вертикальными, внутренними и наружными, скоб-трапы и забортные трапы. (рис.6.52 и рис.6.53).
|
|
Рис.6.52.Трапы: а – вертикальный однопрутковый, б – вертикальный двух прутковый, в – скоб-трап.
1 – тетива из полосы, 2,7 – ступенька, 3,8 – обух, 4,9 – болт, 5,10 – гайка, 6 – тетива из полособульба, 11 – скоба скоб-трапа.
| |
Рис.6.53. Трап наклонный.
1 – тетева трапа; 2 – фланцованная ступенька; 3 – поручень трубный съемный; 4,11,16 – гайка; 5,9,15 – болт; 6 – обух верхний; 7 – соединение прутков; 8 – винт стопорный; 10 – планка; 12 – кница; 13 – прокладка.
| |
