По наличию внутреннего источника энергии

Классификация АСР

1 По назначению (по характеру изменения задания):

· стабилизирующая АСР - система, алгоритм функционирования которой содержит предписание поддерживать регулируемую величину на постоянном значении (x = const);

· программная АСР - система, алгоритм функционирования которой содержит предписание изменять регулируемую величину в соответствии с заранее заданной функцией (x изменяется программно, например, как функция времени);

· следящая АСР - система, алгоритм функционирования которой содержит предписание изменять регулируемую величину в зависимости от заранее неизвестной величины на входе АСР (x изменяется произвольно).

2 По количеству контуров:

· одноконтурные - содержащие один контур регулирования (одну обратную связь по регулируемому параметру),

· многоконтурные - содержащие несколько контуров регулирования (несколько обратных связей, например, по нескольким параметрам, по скорости/ускорению изменения параметра и т.д.).

3 По числу регулируемых величин:

· одномерные - системы с 1 регулируемой величиной,

· многомерные - системы с несколькими регулируемыми величинами.

Многомерные АСР в свою очередь подразделяются на системы:

а) несвязанного регулирования, в которых регуляторы непосредственно не связаны и могут взаимодействовать только через общий для них объект управления;

б) связанного регулирования, в которых регуляторы различных параметров одного и того же технологического процесса связаны между собой вне объекта регулирования.

4 По функциональному назначению:

АСР температуры, давления, расхода, уровня, напряжения и т.д.

5 По характеру используемых для управления сигналов:

· непрерывные,

· дискретные (релейные, импульсные, цифровые).

6 По характеру математических соотношений:

· линейные, для которых справедлив принцип суперпозиции;

· нелинейные.

Примечание - Если на вход объекта подается несколько входных воздействий, то реакция объекта на сумму входных воздействий равна сумме реакций объекта на каждое воздействие в отдельности:

L(х₁ + х₂) = L(х₁) + L(х₂),

где L - линейная функция (интегрирование, дифференцирование и т.д.).

Данный принцип называется принципом суперпозиции (наложения).

7 По виду используемой для регулирования энергии:

· пневматические,

· гидравлические,

· электрические,

· механические и др.

· системы прямого действия,

· системы с вспомогательным источником энергии.

9 По принципу регулирования:

· по отклонению:

Подавляющее большинство систем построено по принципу обратной связи - регулирования по отклонению (см. рисунок 1.9). Принцип действия такой системы рассмотрен выше.

· по возмущению.

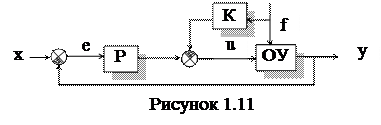

Данные системы могут быть использованы в том случае, если есть возможность измерения возмущающего воздействия (см. рисунок 1.10).

На схеме обозначено К - корректирующее звено.

· комбинированные - сочетают в себе особенности предыдущих АСР.

Данный способ (см. рисунок 1.11) достигает высокого качества управления, поскольку здесь идет коррекция управляющего воздействия не только по величине ошибки, но и по возмущающему воздействию, однако применение данного способа регулирования ограничено тем, что возмущающее воздействие f не всегда возможно измерить.
