Микроманометры

Чашечные манометры и дифманометры

Чашечный (однотрубный) манометр является разновидностью U-образного трубного манометра (см. рис. 2.10), у которого одна из трубок заменена сосудом большого диаметра (чашкой). Измеряется давление Р_а, действующее на жидкость в широком сосуде, а открытый конец трубки совмещен с атмосферой.

Уравнение равновесия:

Р = r g (h + H).

Чашечные и трубные манометры применяются для тарировки и поверки рабочих приборов, реже - в качестве рабочих приборов.

Рисунок 2.11

Применяются для измерения давлений, меньших 100 - 200 мм водяного столба. Представляют собой жидкостной манометр с наклоненной под углом 20…50° трубкой.

h = L^.sin(a) - высота поднятия уровня жидкости в узкой трубке,

P = r^.g^.h - измеренное давление.

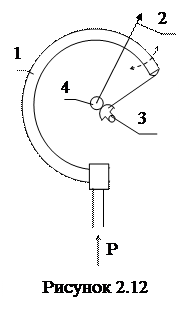

Погрешность: ± 1,5 %.
