Трехфазные электрические сети

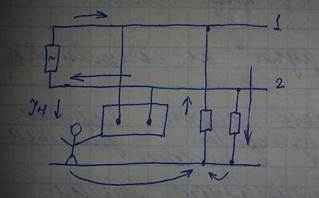

Короткозамкнутая однофазная сеть.

Jчел = U/Rчел ( так как R0 мал, практически весь ток течет через человека )

Лекция №2 (20.09.2011)

Z1=10кОм

Z2=10кОм

Jчел = U/(2*Rчел + Rизол)

Jзаземл = U/(2Rзаземл + Rизол)

Uk = Jчел*Rзаземл

Jчел = Uk/Rчел

Ток течет по линии наименьшего сопротивления ВСЕГДА!

Если 3 ЭДС равны по амплитуде и сдвинуты по фазе одна относительно другой на ≤ 2π/3, то такая система называется трехфазной симметричной системой.

Ее преимущества при генерации, передаче и преобразовании энергии (в отличие от однофазной):

Ø Меньший расход металла на провода

Ø Меньше расход стали на трансформатор

Ø Простота получения вращения магнитного поля

Ø Трансформатор имеет как минимум 2 обмотки

Трехфазные трансформаторы могут быть сделаны двумя способами:

1. Треугольником ∆ (конец одной фазы с началом другой)

2. Звездой (все обмотки имеют общую точку и сдвинуты на 120 град.)

В зависимости от режима нейтрали и наличия/отсутствия нулевого провода различают следующие разновидности 3-х фазных сетей:

1. Трехфазные трехпроводные с изолированной нейтралью

2. ……с заземленной нейтралью

3. …..четырех проводные с изолированной нейтралью

4. ….с глухозаземленной нейтралью

Наибольшее распространение получили трехфазные трехпроводные сети с изолированной нейтралью. При этом, если сети проходят в области 1км, то сеть называется короткой. Она подразумевает, что емкостная нагрузка отсутствует, присутствует только чисто активная нагрузка.
