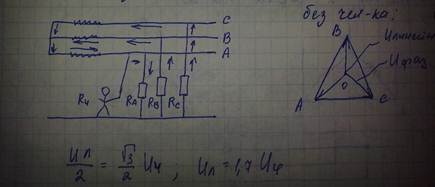

Трехфазная трехпроводная сеть с ИН

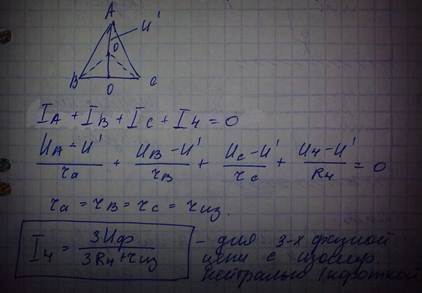

Включился человек, произошло перенапряжение (ассиметричная диаграмма).

Напряжение 220В

Сопротивление 1 кОм

Сопротивление изоляции 7 кОм, следовательно ток через тело человека Jчел»60…70 мА.

Если сеть свыше 1 км, то у сети большая емкостная нагрузка, Rизол ≥≥ ½*π*f*С – длинная сеть.

Емкость колеблется в пределах от 0.5 до 1.5 мкФ

Если ток через тело человека = 90…95 мА, то это фибрилляционный ток, возможен летальный исход.

Возможно 5 типов прикосновения человека к сетям:

В реальном случае ток ч\з тело человека всегда должен оцениваться через:

Лекция №3 (4.10.2011)
