При построении проекции необходимо помнить, что ортогональной проекцией точки на плоскость называется основание перпендикуляра, опущенного из данной точки на эту плоскость. На рисунке 2 показана точка А и ее ортогональные проекции А1 и А 2.

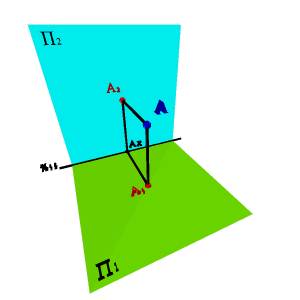

Рис. 2 Точка в системе двух плоскостей проекций
Точку А1 называют горизонтальной проекцией точки А, точка А2 - ее фронтальной проекцией. Проекции точки всегда расположены на прямых, перпендикулярных оси x12 и пересекающих эту ось в одной и той же точке А x.

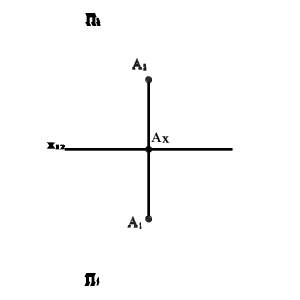

На эпюре Монжа проекции А1 и А2 окажутся расположенными на одном перпендикуляре к оси x12. При этом расстояние А1Аx -от горизонтальной проекции точки до оси равно расстоянию от самой точки А до плоскости П2, а расстояние А2Аx - от фронтальной проекции точки до оси равно расстоянию от самой точки А до плоскости П1.
Прямые линии, соединяющие разноименные проекции точки на эпюре, называются линиями проекционной связи.
