Высоковольтные сети с компенсированной нейтралью

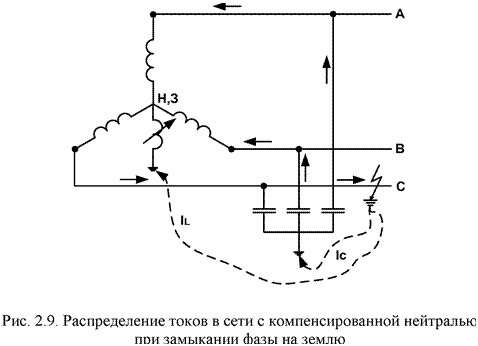

Эти сети также относят к сетям с малым током замыкания на землю (рис. 2.9).

Так как потенциал нейтрали и земли в симметричной системе одина­ков, ток в катушку в нормальном режиме не потечет.

Дугогасящая катушка устанавливается в нейтрали для компенсации емкостных токов.

При замыкании на землю фазы С, как и в сети с изолированной нейтра­лью, напряжение фаз А и В увеличивается в раз (до линейного значения), а напряжение между нейтралью и землей становится равным фазному напряжению. Под действием этой разницы напряжений от места повреждения потечет ток в катушкуи одновременно в емкости фаз А и ВТок в месте замыкания на землю равен сумме токовСопротивление катуш-

ки подбирают таким образом, чтобы индуктивный токпроходящий через катушку, был равен по величине суммарному емкостному току, проходя­щему через фазовые емкости сети.

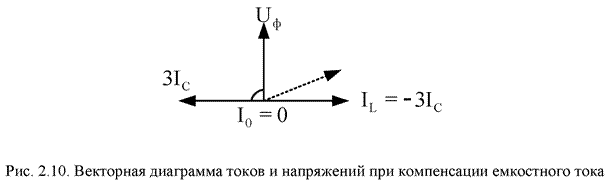

Так как индуктивный ток и емкостный направлены противоположно, то они будут компенсировать друг друга, и дуга погаснет (рис. 2.10).

Такая настройка катушки называется резонансной. Практически до­биться полной компенсации сложно, и поэтому в месте повреждения всегда имеется остаточный ток (из-за наличия активного сопротивления катушки и сети и неточности настройки катушки)

При таком токе дуга не возникает и нет перенапряжения. В сетях с компенсированной нейтралью вероятность перенапряжений меньше, чем в сетях с изолированной нейтралью. Основной недостаток - требуется усиле­ние изоляции и установка дугогасящей катушки. Преимущества - как и в се­ти с изолированной нейтралью: при замыкании на землю одной из фаз потре­битель не отключается.
