Добавление формул в подписи графика

Позиционирование текста с помощью мыши

Ввод текста в любое место графика

Часто возникает необходимость добавления текста в определенное место графика, например для обозначения той или иной кривой графика. Для этого используется команда text:

• text(X,Y,'string') добавляет в двумерный график текст, заданный строковой константой 'string', так что начало текста расположено в точке с координатами (X, Y). Если X и Y заданы как одномерные массивы, то надпись помещается во все позиции [x(i),y(i)];

• text(X,Y,Z,'string') добавляет в трехмерный график текст, заданный строковой константой 'string', так что начало текста расположено в позиции, заданной координатами X, Y и Z.

Очень удобный способ ввода текста предоставляет команда gtext:

• gtext('string') задает выводимый на график текст в виде строковой константы 'string' и выводит на график перемещаемый мышью маркер в виде крестика. Установив маркер в нужное место, достаточно щелкнуть любой кнопкой мыши для вывода текста.

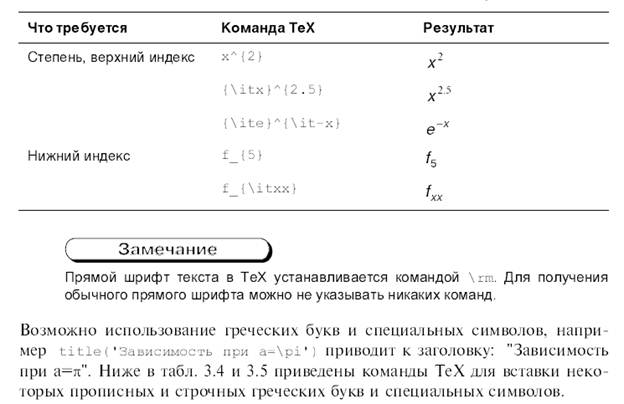

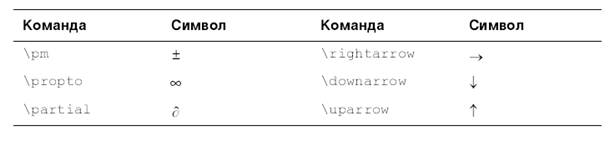

Часто требуется добавить в заголовок (title) или в другие текстовые данные графика (например, xlabel, ylabel и др.) формулу. Использование в аргументах команд некоторых математических обозначений в формате Τ_ЕΧ позволяет добавлять формулы на график.

Τ_ЕΧ (обычным текстом — TeX; произносится «тех») — система компьютерной вёрстки, разработанная американским профессором информатики Дональдом Кнутом в целях создания компьютерной типографии. В неё входят средства для секционирования документов, для работы с перекрёстными ссылками. Многие считают TeX лучшим способом для набора сложных математических формул. В частности, благодаря этим возможностям, TeX популярен в академических кругах, особенно среди математиков и физиков.

Допустим, в заголовок графика нужно поместить формулу:
